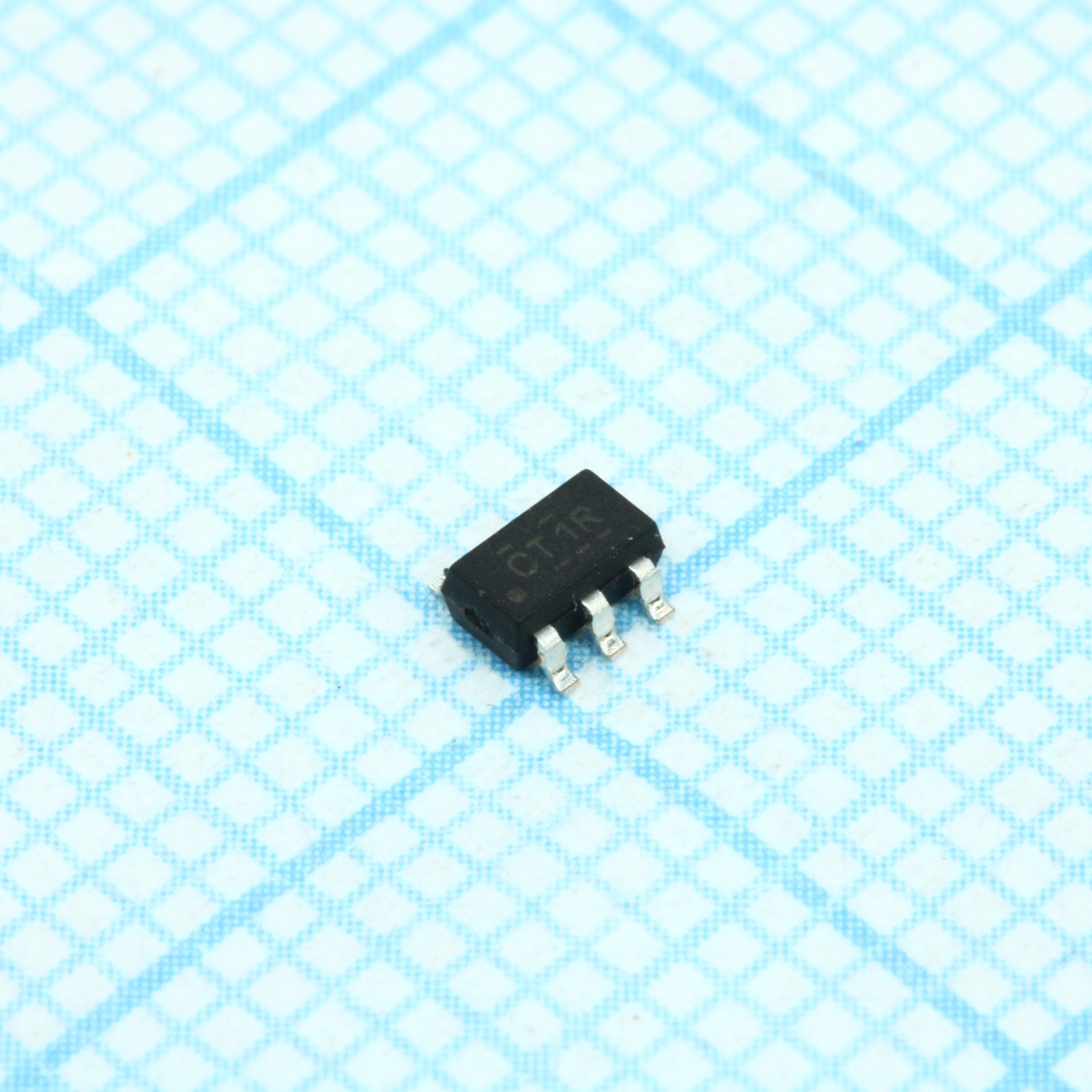

Логическая микросхема SN74LVC1T45DBVR / SOT-23-6
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Преобразователи уровня
У поставщиков
6 403 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 403 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 82 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,52 |
| от 676 | 7,54 |
| от 1 352 | 6,87 |
| от 3 000 | 6,29 |
| от 6 000 | 5,95 |
Описание
Микросхема SN74LVC1T45DBVR от Texas Instruments представляет собой одноразрядный двунаправленный преобразователь уровней. Выполнена в компактном корпусе SOT-23-6 и предназначена для согласования различных логических напряжений в смешанных цифровых системах. Устройство обеспечивает автоматическое определение направления передачи данных, что упрощает проектирование интерфейсов между микроконтроллерами и периферией с разным питанием.
Технические характеристики
| Icc | 4 µA |
| Esd mm | 200 V |
| Тип | Преобразователь уровня |
| Esd cdm | 1000 V |
| Esd hbm | 2000 V |
| Package | SOT-23 (6) |
| ЭСР HBM | 2000V |
| Max icc | 4µA |
| Корпус | SOT-23-6 |
| Каналы | 1 |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm x 1.60mm |
| Кол-во выводов | 6 |
| Logic type | Noninverting |
| Body size x | 2.90 mm |
| Body size y | 1.60 mm |
| Описание | Single-Bit Dual-Supply Bus Transceiver With Configurable Voltage Translation and 3-State Outputs |
| Тип выхода | 3-State |
| Артикул | SN74LVC1T45DBVR |
| Производитель | Texas Instruments |
| Код упаковки | DBV |
| Output current | ±24 mA |
| Output drive 5v | ±32mA |
| Data rate to 1v8 | 75 Mbps |
| Data rate to 2v5 | 140 Mbps |
| Data rate to 3v3 | 210 Mbps |
| Latch up current | 100 mA |
| Output drive 1v8 | ±6mA |
| Output drive 2v5 | ±12mA |
| Output drive 3v3 | ±24mA |
| Модель машины ЭСР | 200V |
| Data rate 3v3 to 5v | 420 Mbps |
| Supply voltage range | 1.65 V to 5.5 V |
| Защелка | 100mA per JESD78 Class II |
| Max data rate to 1v8 | 75Mbps |
| Max data rate to 2v5 | 140Mbps |
| Max data rate to 3v3 | 210Mbps |
| Напряжение, В | 5.5 В |
| Vcc isolation feature | Да |
| Dir input referenced to | VCCA |
| Direction control input | DIR |
| Max data rate 3v3 to 5v | 420Mbps |
| Supply voltage vcca max | 5.5V |
| Supply voltage vcca min | 1.65V |
| Supply voltage vccb max | 5.5V |
| Supply voltage vccb min | 1.65V |
| Esd charged device model | 1000V |
| Абс. макс. входное напряжение | -0.5V to 6.5V |
| Partial power down support | Да |
| Absolute max output current | ±50mA |
| Absolute max output voltage | -0.5V to 6.5V |
| Макс. напряжение питания | -0.5V to 6.5V |
| Recommended operating vcca max | 5.5V |
| Recommended operating vcca min | 1.65V |
| Recommended operating vccb max | 5.5V |
| Recommended operating vccb min | 1.65V |
| Absolute max storage temperature | -65°C to 150°C |
| Absolute max junction temperature | 150°C |
| Operating characteristics cpd vcca 5v | 4pF |
| Recommended operating temperature max | 85°C |
| Recommended operating temperature min | -40°C |
| Operating characteristics cpd vcca 1v8 | 4pF |
| Operating characteristics cpd vcca 2v5 | 4pF |
| Operating characteristics cpd vcca 3v3 | 4pF |
| Absolute max continuous current per pin | ±50mA |
| Thermal resistance junction to case dbv | 100°C/W |
| Thermal resistance junction to ambient dbv | 200°C/W |
| Recommended operating temperature extended max | 125°C |
| Recommended operating temperature extended min | -40°C |
| Absolute max continuous current through vcc or gnd | ±100mA |
