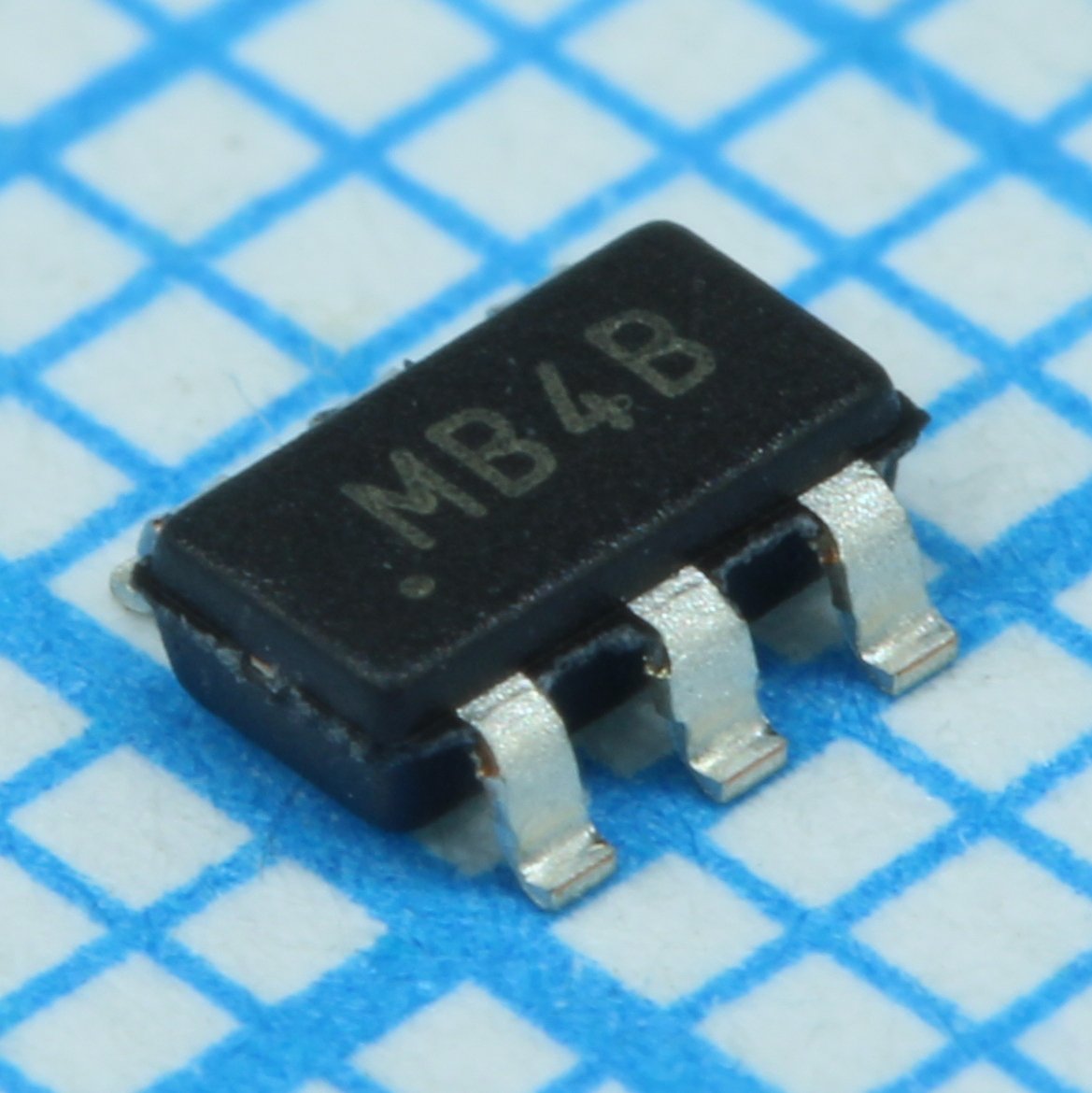

Микросхема SN74LVC1G97DBVR
У поставщика
У поставщиков
7 636 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:7 636 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,50 |
| от 273 | 11,14 |
| от 545 | 10,05 |
| от 1 089 | 9,13 |
| от 2 178 | 8,53 |
Описание
Микросхема SN74LVC1G97DBVR от Texas Instruments представляет собой конфигурируемый многофункциональный логический элемент. Она способна выполнять несколько различных логических функций (И, ИЛИ, НЕ, исключающее ИЛИ и их комбинации), что позволяет заменить несколько стандартных вентилей одним компонентом. Устройство выполнено в компактном корпусе SOT-23-6 и предназначено для работы в цепях с низким напряжением питания.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Тип монтажа | SMD |
| Тип упаковки | SOT-23 |
| Вых. ток | ±24mA |
| Logic functions | configurable multiple-function gate (MUX, AND, OR, NAND, NOR, inverter, noninverter) |
| Schmitt trigger | Да |
| Latch up current | 100mA |
| Описание | Logic Gates Cnfgrble Mult Functi on Gate A 595-SN74L A 595-SN74LVC1G97DBVT |
| Макс. вх. напр. | 5.5V |
| Размер корпуса | 2.90mm x 1.60mm |
| Количество выводов корпуса | 6 |
| Макс. ток питания | 10µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Макс. задержка распространения | 6.3ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
