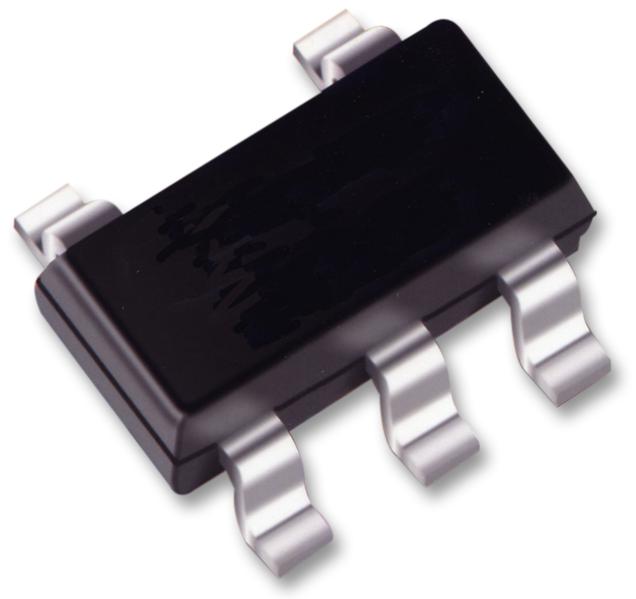

Логическая микросхема SN74LVC1G79DBVR / SOT-23-5
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Регистры сдвига
У поставщиков
3 315 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 315 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,63 |
| от 67 | 9,00 |
| от 133 | 8,28 |
| от 266 | 7,50 |
| от 532 | 6,84 |
Описание
Логическая микросхема SN74LVC1G79DBVR от Texas Instruments представляет собой одиночный D-триггер с положительным фронтовым запуском. Выполнена в компактном корпусе SOT-23-5. Относится к серии LVC, что обеспечивает низкое энергопотребление и совместимость по уровням напряжения с 3.3 В и 5 В системами. Применяется для временного хранения данных, синхронизации сигналов и построения регистров сдвига в цифровых устройствах.
Технические характеристики
| Вывод 1 | D (Data input) |
| Вывод 2 | CLK (Positive-Edge-Triggered Clock input) |
| Вывод 3 | GND (Ground) |
| Вывод 4 | Q (Non-inverted output) |
| Вывод 5 | VCC (Positive Supply) |
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Max icc | 10µA |
| Корпус | SOT-23-5 |
| Особенности | NanoFree package, Supports 5-V VCC operation, Inputs accept voltages to 5.5V, Supports down translation to VCC, Ioff supports partial-power-down mode and back-drive protection |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm x 1.60mm |
| Кол-во выводов | 5 |
| Logic type | D-Type Flip-Flop |
| Описание | Single Positive-Edge-Triggered D-Type Flip-Flop |
| Артикул | SN74LVC1G79DBVR |
| Применение | Test and Measurement, Enterprise Switching, Telecom Infrastructure, Personal Electronics, White Goods |
| Логическое семейство | LVC |
| Код упаковки | DBV |
| Icc conditions | low power consumption |
| Latch up current | 100mA |
| Макс. вх. напр. | 5.5V |
| Latch up standard | JESD78 Class II |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Выходной ток управления | ±24mA |
| Output drive voltage | 3.3V |
| Max propagation delay | 6ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. входное напряжение | 6.5V |
| Absolute max output voltage | 6.5V |
| Макс. напряжение питания | 6.5V |
| Propagation delay conditions | 3.3V, 50pF load |
| Описание (англ.) | D-TYPE POS TRG SNGL SOT23-5 |
| Operating temperature max extended | 125°C |
| Рабочая температура | -40°C ~ 125°C (TA) |
