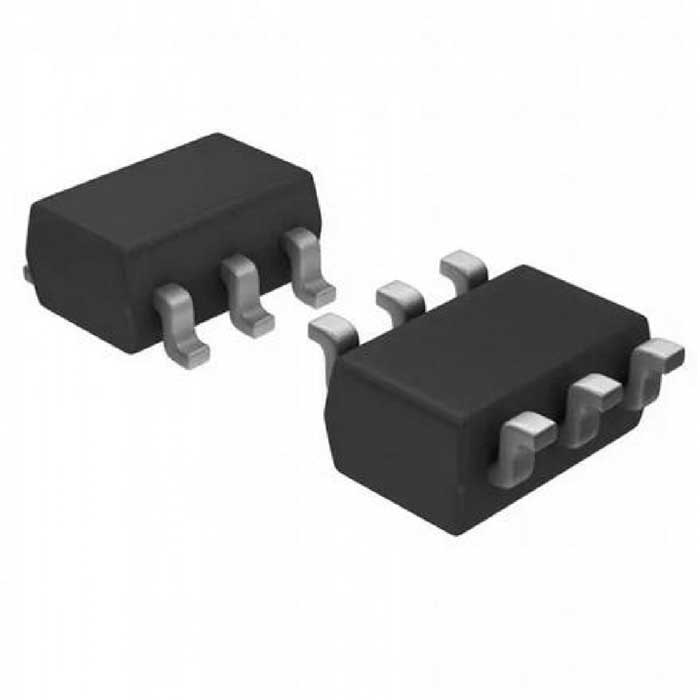

Логическая ИС SN74LVC1G3157DBVR
У поставщика
ПроизводительTexas Instruments
Ед. изм.шт
У поставщиков
44 093 шт.
Норм. уп.: 80
Цены поставщиков
Склад 13
В наличии:30 763 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,97 |
| от 779 | 6,12 |
| от 1 557 | 5,54 |
| от 3 000 | 5,05 |
| от 9 000 | 4,75 |
Склад 15
В наличии:13 330 шт
Срок поставки: до 10 дн.
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 80 | 4,73 |
Описание
Микросхема-коммутатор SN74LVC1G3157DBVR от Texas Instruments. Работает при напряжении от 1,65 до 5,5 В, выпускается в миниатюрном корпусе SOT-23-6 для поверхностного монтажа. Диапазон рабочих температур от -40 до +125 °С. Применяется в портативной и промышленной электронике для переключения аналоговых и цифровых сигналов.
Технические характеристики
| Вес | 0.06 |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| В упаковке | REEL, 3000 шт. |
| Корпус | SOT-23-6 (SMD) |
| Каналы | 1 |
| Функция | SPDT analog switch |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm x 1.60mm |
| Кол-во выводов | 6 |
| Рабочая температура | -40…+125 °С |
| Описание | Single-Pole Double-Throw Analog Switch |
| Артикул | SN74LVC1G3157DBVR |
| Ron typical | 6Ω |
| Применение | Wearables and Mobile Devices, Portable Computing, Internet of Things (IoT), Audio Signal Routing, Remote Radio Unit, Portable Medical Equipment, Surveillance, Home Automation, I2C/SPI/UART Bus Multiplexing, Wireless Charging |
| Код упаковки | DBV |
| Ron condition | VCC=4.5V |
| Вх. напряжение DC, В | 1.65 |
| Вх. напряжение DC 2, В | 5.5 |
| Switching type | Break-Before-Make |
| Signal handling | Rail-to-Rail |
| Latch up current | 100mA |
| Latch up standard | JESD78 Class II |
| Vcc operating max | 5.5V |
| Vcc operating min | 1.65V |
| Switching speed typical | 0.5ns |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Switching speed condition | VCC=3V, CL=50pF |
| Operating frequency typical | 340MHz |
| Operating frequency condition | room temperature |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 1,65 |
