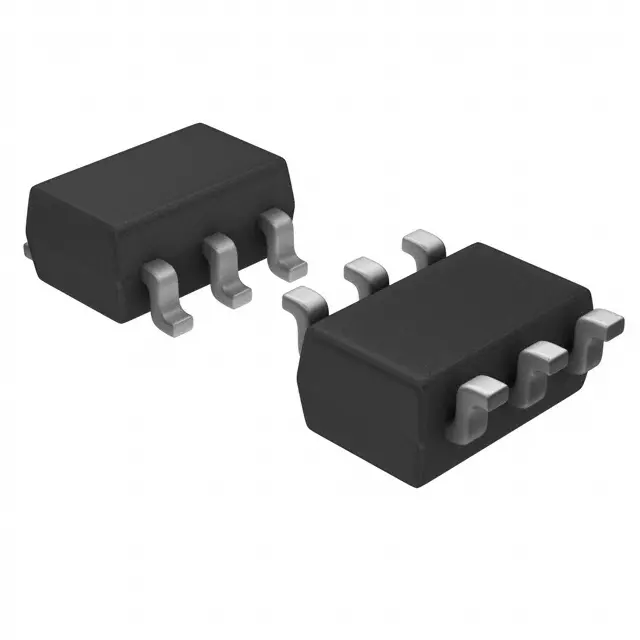

МИКРОСХЕМЫ SN74LVC1G3157DBVR, Одноканальный аналоговый мультиплексор/демультиплексор с защитой от электростатического разряда (ESD) Texas Instruments, корпус SOT-23-6
У поставщика
ПроизводительTexas Instruments
У поставщиков
13 330 шт.
Норм. уп.: 80
Цены поставщиков
Склад 15
В наличии:13 330 шт
Срок поставки: до 10 дн.
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 80 | 4,73 |
Описание
Микросхема SN74LVC1G3157DBVR от Texas Instruments — одноканальный аналоговый мультиплексор/демультиплексор 2:1. Компонент выполнен в миниатюрном корпусе SOT-23-6 и оснащён встроенной защитой от электростатического разряда (ESD). Предназначен для коммутации аналоговых или цифровых сигналов в портативной и низковольтной аппаратуре.
Технические характеристики
| Тип | SPDT аналоговый коммутатор |
| Ток, А | 50 мА |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SOT-23-6 |
| Каналы | 1 |
| Функция | Single channel single-pole double-throw (SPDT) analog switch |
| Тип монтажа | SMD |
| Размер корпуса | 2.90mm x 1.60mm |
| Описание | Single-Pole Double-Throw Analog Switch |
| Артикул | SN74LVC1G3157DBVR |
| Тип переключателя | SPDT |
| Применение | Wearables and Mobile Devices, Portable Computing, Internet of Things (IoT), Audio Signal Routing, Remote Radio Unit, Portable Medical Equipment, Surveillance, Home Automation, I2C/SPI/UART Bus Multiplexing, Wireless Charging |
| Производитель | Texas Instruments |
| Код упаковки | DBV |
| Switching type | Break-Before-Make |
| Signal handling | Rail-to-Rail |
| Esd cdm standard | JESD22 C101 |
| Esd hbm standard | JESD22 A114-A |
| Latch up current | 100mA |
| Latch up standard | JESD78 Class II |
| Vcc operating max | 5.5V |
| Vcc operating min | 1.65V |
| Signal amplitude max | VCC (peak) |
| Напряжение, В | 5.5 В |
| Propagation delay typ | 0.5ns |
| On state resistance typ | 6Ω |
| Operating frequency typ | 340MHz |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay condition | VCC = 3V, CL = 50pF |
| On state resistance condition | VCC = 4.5V |
| Operating frequency condition | Room Temperature |
