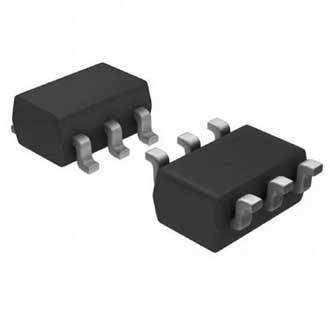

МИКРОСХЕМЫ SN74LVC1G175DBVR, Одноканальный D-Триггер на фронтовом сигнале, Texas Instruments, корпус SOT-23-5
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Триггеры
У поставщиков
6 170 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:5 869 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,57 |
| от 218 | 14,00 |
| от 435 | 12,73 |
| от 870 | 11,66 |
| от 1 740 | 10,96 |
Склад 15
В наличии:258 шт
Срок поставки: до 10 дн.
Норм. уп.: 58
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 58 | 8,53 |
Склад 12
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,42 |
| от 50 | 9,41 |
| от 500 | 8,05 |
Описание
Микросхема SN74LVC1G175DBVR от Texas Instruments представляет собой одноканальный D-триггер, срабатывающий по положительному фронту тактового сигнала. Выполнена в компактном корпусе SOT-23-5 для поверхностного монтажа. Относится к серии LVC, которая обеспечивает низкое энергопотребление и высокое быстродействие. Применяется для временного хранения одного бита данных, синхронизации сигналов и построения простых регистров в цифровых устройствах.
Технические характеристики
| ESD (мм) | 200V |
| Тип | D-триггер |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SOT-23-6 |
| Функция | Single D-Type Flip-Flop with Asynchronous Clear |
| Тип монтажа | SMD |
| Артикул | SN74LVC1G175DBVR |
| Логическое семейство | LVC |
| Корпус | SOT-23-6 |
| Монтаж | SMD |
| Кол-во выводов | 6 |
| Latch up current | 100mA |
| Особенности | Ioff, live insertion, partial-power-down, back-drive protection |
| Макс. вх. напр. | 5.5V |
| Размер корпуса | 2.90mm×1.60mm |
| Конфиг. выводов | D: 3; Q: 4; CLK: 1; CLR: 6; GND: 2; VCC: 5 |
| Макс. выходное напряжение | Vcc+0.5V |
| Размеры упаковки | 2.90mm × 1.60mm |
| Макс. ток питания | 10µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Защелка | 100mA |
| Напряжение | 5.5 В |
| Макс. задержка распространения | 4.3ns at 3.3V |
| Макс. ток покоя | 10µA |
| Типовой выходной ток | ±24mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay max 3v3 | 4.3ns |
| Output drive current typical | ±24mA at 3.3V |
| Макс. длительный выходной ток | ±50mA |
