Микросхема SN74LVC1G126DBVR
У поставщика
У поставщиков
16 921 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7,42 ₽
Сумма742,00 ₽
+ доплата 490,00 ₽
В наличии16 901 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 756 — 6,52 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 742,00 ₽. До заказа без доплаты не хватает 16 558,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 742,00 ₽
Описание

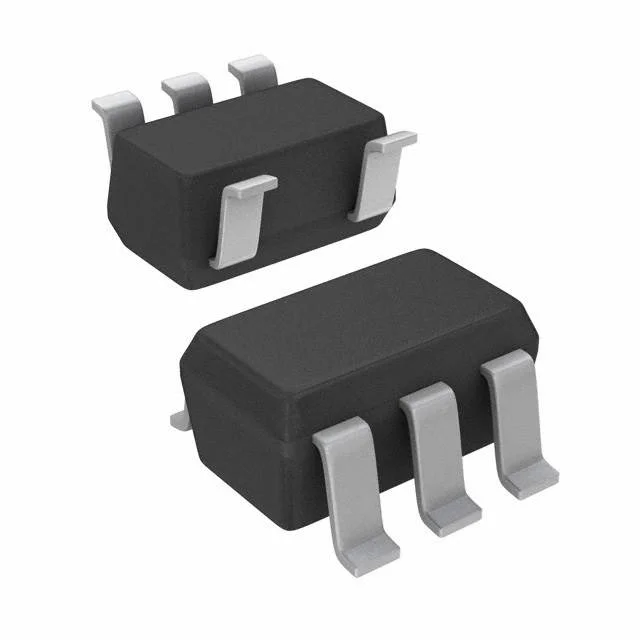

Микросхема SN74LVC1G126DBVR от Texas Instruments представляет собой одноканальный буфер с тремя состояниями выхода. Выполнена по технологии LVC, что обеспечивает низкое энергопотребление и совместимость с уровнями 3,3 В и 5 В. Компонент предназначен для согласования сигналов и управления шинами в цифровых устройствах, выпускается в компактном корпусе SOT-23-5.
Технические характеристики
| Ioh | -4mA @1.65V, -8mA @2.3V, -16mA @3V, -24mA @3.3V, -32mA @4.5V |
| Iol | 4mA @1.65V, 8mA @2.3V, 16mA @3V, 24mA @3.3V, 32mA @4.5V |
| Входное напряжение высокого уровня | 0.65×VCC (1.65-1.95V), 1.7V (2.3-2.7V), 2V (3-3.6V), 0.7×VCC (4.5-5.5V) |
| Входное напряжение низкого уровня | 0.35×VCC (1.65-1.95V), 0.7V (2.3-2.7V), 0.8V (3-3.6V), 0.3×VCC (4.5-5.5V) |
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| ICC, макс. | 10µA |
| Корпус | SOT-23-5 (DBV) |
| Функция | Single line buffer with 3-state output, output disabled when OE low |
| Тип монтажа | SMD |
| Описание | Single bus buffer gate with 3-state output |
| Тип выхода | 3-state |
| Артикул | SN74LVC1G126DBVR |
| Поддержка Ioff | Да |
| Логическое семейство | LVC |
| Tpd max at 3v3 | 3.7ns |
| Число затворов | 1 |
| Модель машины ЭСР | 200V |
| Макс. вх. напр. | 5.5V |
| Количество каналов | 1 |
| Макс. вых. ток | ±24mA at 3.3V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Ток ограничения входа | -50mA |
| Входной низкий уровень, макс. | 0.35×VCC (1.65V-1.95V), 0.7V (2.3V-2.7V), 0.8V (3V-3.6V), 0.3×VCC (4.5V-5.5V) |
| Диап. вх. напр. | 0V to 5.5V |
| Выходной драйвер при 3,3 В | ±24mA |
| ESD HBM | 2000V |
| Входной высокий уровень, мин. | 0.65×VCC (1.65V-1.95V), 1.7V (2.3V-2.7V), 2V (3V-3.6V), 0.7×VCC (4.5V-5.5V) |
| Защелка | 100mA |
| Ток ограничения выхода | -50mA |
| Диап. вых. напр. | 0V to VCC |
| Примечание | ЛП14 |
| Макс. задержка распространения | 3.7ns at 3.3V |
| Макс. ток покоя | 10µA |
| Выходной ток низкого уровня, макс. | 4mA (1.65V), 8mA (2.3V), 16mA (3V), 24mA (3.3V), 32mA (4.5V) |
| Выходной ток высокого уровня, мин. | -4mA (1.65V), -8mA (2.3V), -16mA (3V), -24mA (3.3V), -32mA (4.5V) |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Модель ESD (CDM) | 1000V |
| Длительный выходной ток | ±50mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. вх. напр. | 6.5V |
| Абсолютное входное напряжение, мин. | -0.5V |
| Output voltage high or low | -0.5V to VCC+0.5V |
| Абс. макс. напряжение питания | 6.5V |
| Абс. мин. напряжение питания | -0.5V |
| Описание (англ.) | Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin SOT-23 T/R |
| Непрерывный ток VCC или GND | ±100mA |
| Напряжение питания сохранения данных | 1.5V |
| Скорость нарастания/спада входного сигнала | 5 to 20 ns/V (depending on VCC) |
| Ioff partial power down supported | Да |
| Output voltage high z or power off | -0.5V to 6.5V |
| Тепловое сопротивление корпуса θja | 206°C/W |
| Непрерывный ток через VCC или GND | ±100mA |
| Термосопротивление переход-среда | 206°C/W (DBV package) |
