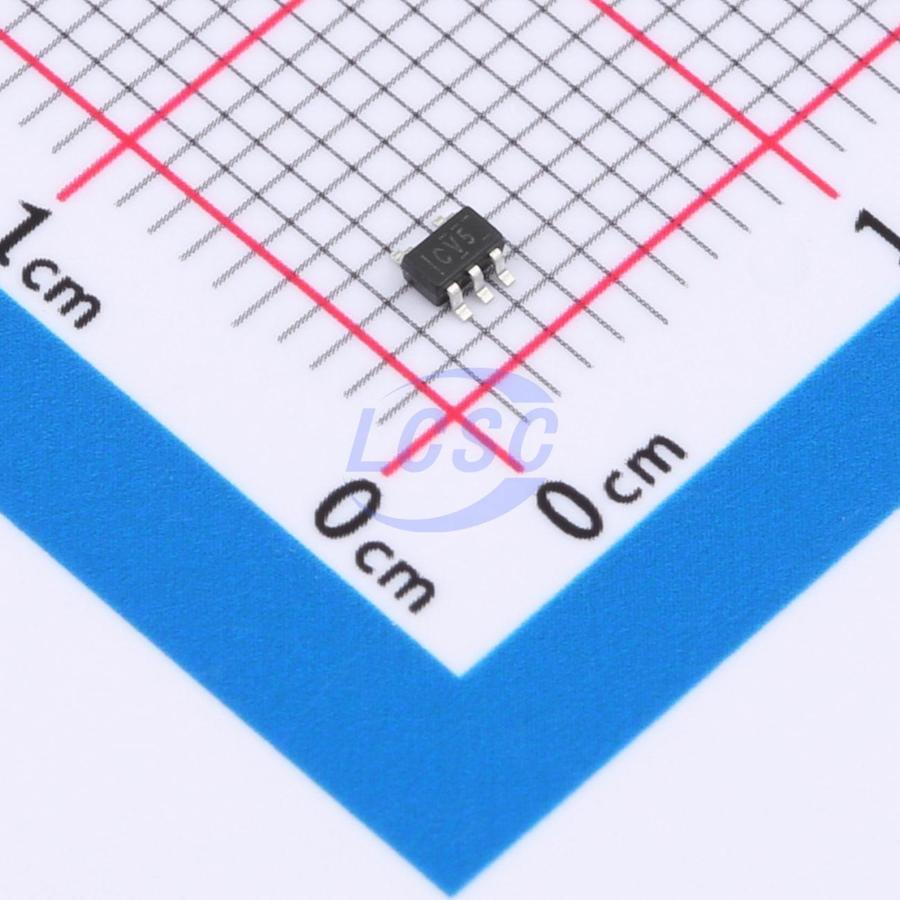

буфер/драйвер не инвертирующий КМОП кристалл, SC705
У поставщика
ПроизводительTexas Instruments
У поставщиков
4 573 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:4 573 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 96 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,27 |
| от 277 | 6,26 |
| от 553 | 5,41 |
| от 1 106 | 4,75 |
| от 2 212 | 4,32 |
Описание
Микросхема буфера/драйвера от Texas Instruments. Неинвертирующий КМОП-элемент выполнен в компактном корпусе SC70-5. Работает при низком напряжении и подходит для поверхностного монтажа. Применяется в промышленной автоматике и портативной электронике.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Icc max | 10µA |
| Корпус | SC70-5 |
| Особенности | Supports 5-V VCC Operation, Input and Open-Drain Output Accept Voltages up to 5.5V, Can Translate Up or Down, Low Power Consumption, Ioff Supports Live Insertion, Partial-Power-Down Mode, and Back-Drive Protection |
| Функция | non-inverting buffer/driver |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Технология | CMOS |
| Описание | Single Buffer/Driver With Open-Drain Output |
| Тип выхода | open-drain |
| Артикул | SN74LVC1G07DCKR |
| Логическое семейство | LVC |
| Код упаковки | DCK |
| Latch up current | 100mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. вх. напр. | 5.5V |
| Макс. темп. перехода | 150°C |
| Размер корпуса | 2.0mm x 1.25mm |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Макс. выходное напряжение | 5.5V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Output drive at 3.3V | ±24mA |
| Output sink current max | 32mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | BUFF/DVR NON-INVERT SC705 |
| Propagation delay max at 3.3V | 4.2ns |
