Документация
инвертер электропитание 1.65...5.5В, Iп=10мкА, Iвых=24мА, t=3.8нс(+3.3В), -40°С...85°С КМОП кристалл, SC70-5
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Вентили и Инверторы
У поставщиков
779 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,00 ₽
Сумма800,00 ₽
+ доплата 490,00 ₽
В наличии779 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 244 — 6,93 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 800,00 ₽. До заказа без доплаты не хватает 16 500,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 800,00 ₽
Описание

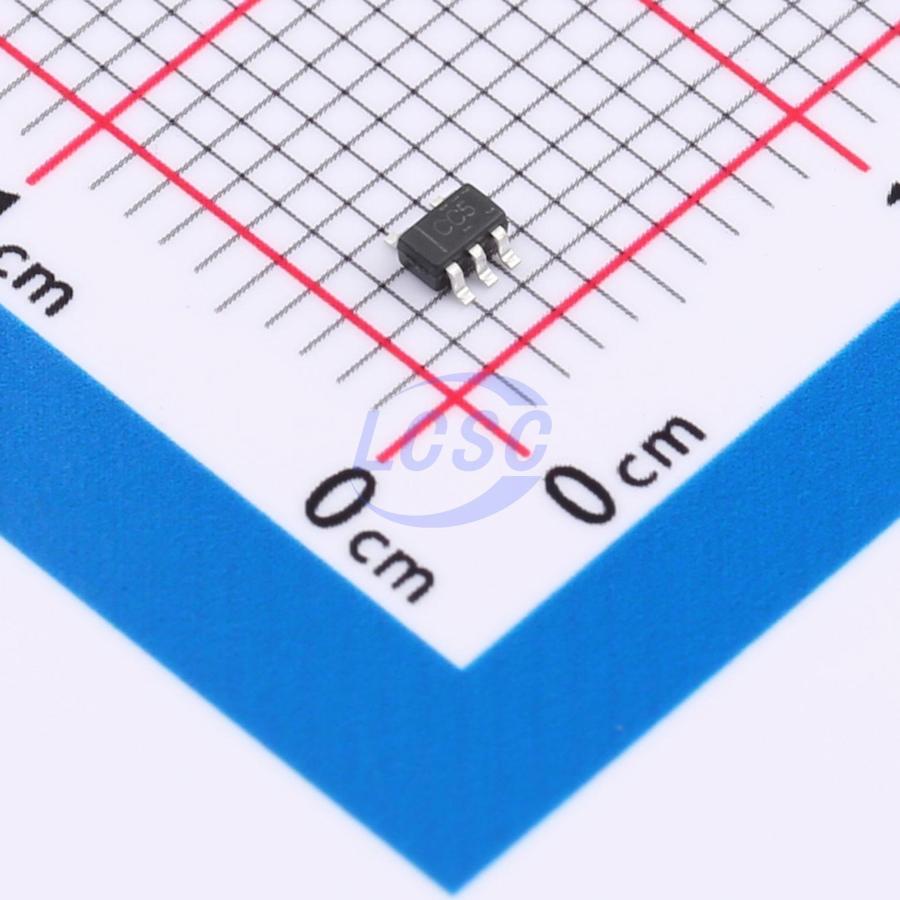

Микросхема-инвертор от Texas Instruments. Работает при напряжении от 1.65 до 5.5 В, потребляет всего 10 мкА и выдаёт до 24 мА при времени задержки 3.8 нс. Выполнена в компактном корпусе SC70-5. Подходит для промышленной автоматики и портативных устройств.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SC70-5 |
| Функция | Single Inverter Gate |
| Тип монтажа | SMD |
| Технология | CMOS |
| Тип выхода | Push-Pull |
| Логическое семейство | LVC |
| Логическая функция | Y = A |
| Ток защелкивания | 100mA |
| Вх. емкость | 2pF |
| Макс. вх. напр. | 5.5V |
| Ток покоя | 10uA |
| Количество каналов | 1 |
| Макс. выходное напряжение | 5.5V |
| Размеры упаковки | 2.0mm x 1.25mm |
| Макс. ток питания | 10uA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Выходной ток управления | 24mA |
| Примечание | ЛН1 |
| Входное напряжение низкого уровня, макс. | 0.35*VCC |
| Входное напряжение высокого уровня, мин. | 0.65*VCC |
| Макс. низкое выходное напряжение | 0.1V |
| Время задержки распространения | 3.8ns at 3.3V |
| Мин. высокий уровень выходного напряжения | VCC - 0.1V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | Inverter 1-Element CMOS 5-Pin SC-70 T/R |
