Логическая ИС SN74LVC1G04DBVR
У поставщика
У поставщиков
15 166 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 6,17 |
| от 60 | 5,92 |
| от 120 | 5,75 |
| от 200 | 5,63 |
Цены поставщиков
Склад 2
В наличии:175 шт
Срок поставки: до 2 недель
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 6,17 |
| от 60 | 5,92 |
| от 120 | 5,75 |
| от 200 | 5,63 |
Склад 13
В наличии:12 691 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 68 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,20 |
| от 193 | 8,94 |
| от 386 | 7,88 |
| от 771 | 7,06 |
| от 1 542 | 6,50 |
Склад 12
В наличии:2 300 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 50 | 10,01 |
| от 500 | 8,56 |
Описание

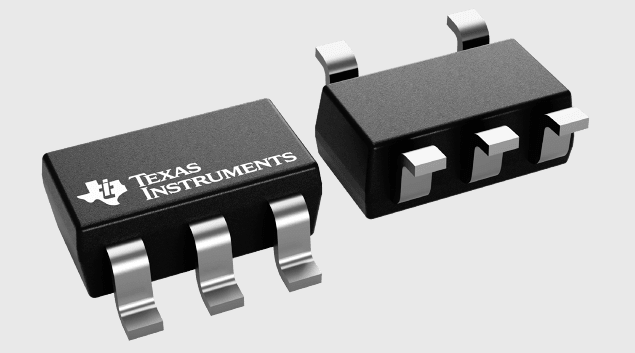

Логический инвертор SN74LVC1G04DBVR от Texas Instruments — это одиночный элемент НЕ в компактном корпусе SOT-23-5. Микросхема работает при напряжении от 1,65 до 5,5 В и в диапазоне температур от -40 до +125 °С. Подходит для поверхностного монтажа и применяется в промышленной автоматике и портативных устройствах.
Технические характеристики
| ESD (мм) | 200V |
| Вес | 0.06 |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| В упаковке | REEL, 3000 шт. |
| Монтаж | поверхностный (SMT) |
| Корпус | SOT-23-5 |
| Особенности | Supports 5V VCC operation, Inputs accept voltages up to 5.5V allowing down translation to VCC, Low power consumption, Ioff supports live-insertion, partial-power-down mode, and back-drive protection, ESD protection exceeds JESD22 |
| Корпус | SOT-23-5 |
| Размер корпуса | 2.9mm x 1.6mm |
| Кол-во выводов | 5 |
| Рабочая температура | - 40…+ 125 °С |
| Описание | Single Inverter Gate |
| Артикул | SN74LVC1G04DBVR |
| Логическое семейство | LVC |
| Производитель | Texas Instruments |
| Тип упаковки | SMD |
| Logic function | Y = A (inverter) |
| Вых. ток | ±24mA at 3.3V |
| Напряжение питания | 1.65V to 5.5V |
| Диап. вх. напр. | 1.65…5.5 max В |
| Макс. вх. напр. | 5.5V |
| Темп. диапазон | -40°C to 125°C |
| Макс. ток питания | 10uA |
| Latch up current min | 100mA |
| Макс. задержка распространения | 3.3ns at 3.3V |
