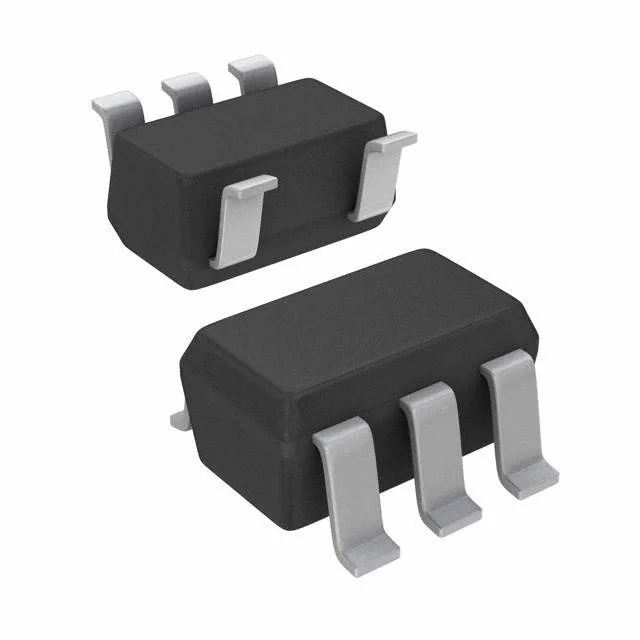

МИКРОСХЕМЫ SN74LVC1G00DBVR, Логический элемент "И" на один вход, Texas Instruments, корпус SOT-23-5
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Вентили и Инверторы
У поставщиков
17 972 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:17 972 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,60 |
| от 564 | 9,46 |
| от 1 127 | 8,69 |
| от 3 000 | 8,02 |
| от 6 000 | 7,60 |
Описание
Микросхема SN74LVC1G00DBVR от Texas Instruments представляет собой логический элемент «И-НЕ» на один вход. Выполнена в компактном корпусе SOT-23-5. Отличается низким энергопотреблением и широким диапазоном рабочих напряжений, что делает её пригодной для использования в портативных устройствах и системах с батарейным питанием. Обеспечивает высокую помехоустойчивость и быстродействие при малом потреблении тока.
Технические характеристики
| Контактов | 5 |
| ESD (мм) | 200V |
| Тип | NAND Gate |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Icc max | 10µA |
| Корпус | SOT-23-5 (DBV) |
| Тип монтажа | SMD |
| Описание | Single 2-Input Positive-NAND Gate |
| Артикул | SN74LVC1G00DBVR |
| Ioff support | Да |
| Логическое семейство | LVC |
| Logic function | Y = A * B (NAND) |
| Vih 3v to 3 6v | 2V |
| Vil 3v to 3 6v | 0.8V |
| Voh iout 100ua | VCC - 0.1V |
| Vol iout 100ua | 0.1V |
| Package drawing | SOT-23 |
| Packing reel 250 | SN74LVC1G00DBVT |
| Top side marking | C00_ |
| Vih 2 3v to 2 7v | 1.7V |
| Vih 4 5v to 5 5v | 0.7 x VCC |
| Vil 2 3v to 2 7v | 0.7V |
| Vil 4 5v to 5 5v | 0.3 x VCC |
| Voh iout 16ma 3v | 2.4V |
| Voh iout 24ma 3v | 2.3V |
| Vol iout 16ma 3v | 0.4V |
| Vol iout 24ma 3v | 0.55V |
| Макс. вх. напр. | 5.5V |
| Packing reel 3000 | SN74LVC1G00DBVR |
| Voh iout 8ma 2 3v | 1.9V |
| Vol iout 8ma 2 3v | 0.3V |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Vih 1 65v to 1 95v | 0.65 x VCC |
| Vil 1 65v to 1 95v | 0.35 x VCC |
| Voh iout 32ma 4 5v | 3.8V |
| Voh iout 4ma 1 65v | 1.2V |
| Vol iout 32ma 4 5v | 0.55V |
| Vol iout 4ma 1 65v | 0.45V |
| Input clamp current | -50mA |
| Защелка | 100mA |
| Output clamp current | -50mA |
| Output drive at 3 3v | ±24mA |
| Напряжение, В | 5.5 V |
| Output current low 3v | 16mA |
| Thermal impedance dbv | 206°C/W |
| Thermal impedance dck | 252°C/W |
| Output current high 3v | -16mA |
| Output current low 2 3v | 8mA |
| Output current low 3 3v | 24mA |
| Output current low 4 5v | 32mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Input transition rate 5v | 5ns/V |
| Output current high 2 3v | -8mA |
| Output current high 3 3v | -24mA |
| Output current high 4 5v | -32mA |
| Output current low 1 65v | 4mA |
| Continuous output current | ±50mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output current high 1 65v | -4mA |
| Thermal impedance yea yza | 154°C/W |
| Thermal impedance yep yzp | 132°C/W |
| Абс. макс. входное напряжение | 6.5V |
| Continuous current vcc gnd | ±100mA |
| Input transition rate 1 8v | 20ns/V |
| Input transition rate 2 5v | 20ns/V |
| Input transition rate 3 3v | 10ns/V |
| Partial power down support | Да |
| Propagation delay max 3 3v | 3.8ns |
| Макс. напряжение питания | 6.5V |
| Supply voltage data retention | 1.5V |
| Absolute max output voltage high z | 6.5V |
| Absolute max output voltage high low | VCC + 0.5V |
