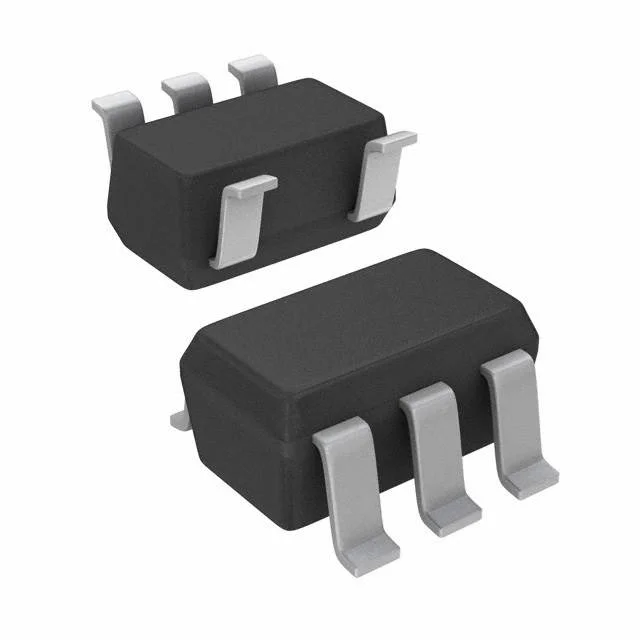

Логическая микросхема SN74LVC1G00DBVR / SOT-323-5 (SC-70-5)
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Вентили и Инверторы
У поставщиков
5 602 шт.
Норм. уп.: 200
Цены поставщиков
Склад 15
В наличии:4 600 шт
Срок поставки: до 10 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 200 | 5,12 |
Склад 38
В наличии:1 002 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,86 |
Описание
Логическая микросхема SN74LVC1G00DBVR от Texas Instruments представляет собой одноканальный элемент 2И-НЕ. Выполнена в компактном корпусе SOT-323-5 (SC-70-5), что делает её пригодной для плотного монтажа. Относится к серии LVC, обеспечивающей низкое энергопотребление и совместимость с напряжениями питания 1.65–5.5 В. Применяется в системах управления, портативных устройствах и для согласования логических уровней.
Технические характеристики
| Ioff | Да |
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Icc max | 10µA |
| Корпус | SOT-23-5 (DBV) |
| Vih min | 2V (at VCC=3V to 3.6V) |
| Vil max | 0.8V (at VCC=3V to 3.6V) |
| Latch up | 100mA |
| Тип монтажа | SMD |
| Описание | Single 2-input positive-NAND gate |
| Артикул | SN74LVC1G00DBVR |
| Логическое семейство | LVC |
| Производитель | Texas Instruments |
| Выводы корпуса | 5 |
| Logic function | NAND (positive logic) |
| Vih 3v to 3 6v | 2V |
| Vil 3v to 3 6v | 0.8V |
| Latch up current | >100mA |
| Vih 2 3v to 2 7v | 1.7V |
| Vih 4 5v to 5 5v | 0.7 x VCC |
| Vil 2 3v to 2 7v | 0.7V |
| Vil 4 5v to 5 5v | 0.3 x VCC |
| Описание | Logic Gates 2-Input A 595-SN74LV C1G00DBVT A 595-SN7 A 595-SN74LVC1G00DBVT |
| Макс. вх. напр. | 5.5V |
| Макс. выходное напряжение | VCC |
| Partial power down | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Vih 1 65v to 1 95v | 0.65 x VCC |
| Vil 1 65v to 1 95v | 0.35 x VCC |
| Input clamp current | -50mA |
| Output clamp current | -50mA |
| Диап. вых. напр. | 0V to VCC |
| Output current low 3v | 16mA |
| Макс. задержка распространения | 3.8ns (at 3.3V) |
| Макс. ток покоя | 10µA |
| Thermal impedance dbv | 206°C/W |
| Thermal impedance dck | 252°C/W |
| Output current high 3v | -16mA |
| Output current low max | 24mA (at 3.3V) |
| Output current high max | -24mA (at 3.3V) |
| Output current low 2 3v | 8mA |
| Output current low 3 3v | 24mA |
| Output current low 4 5v | 32mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Input transition rate 5v | 5ns/V |
| Output current high 2 3v | -8mA |
| Output current high 3 3v | -24mA |
| Output current high 4 5v | -32mA |
| Output current low 1 65v | 4mA |
| Continuous output current | ±50mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output current high 1 65v | -4mA |
| Thermal impedance yea yza | 154°C/W |
| Thermal impedance yep yzp | 132°C/W |
| Continuous current vcc gnd | ±100mA |
| Input transition rate 1 8v | 20ns/V |
| Input transition rate 2 5v | 20ns/V |
| Input transition rate 3 3v | 10ns/V |
| Propagation delay max 3 3v | 3.8ns |
| Supply voltage data retention | 1.5V |
| Тепловое сопротивление переход-среда | 206°C/W (DBV package) |
