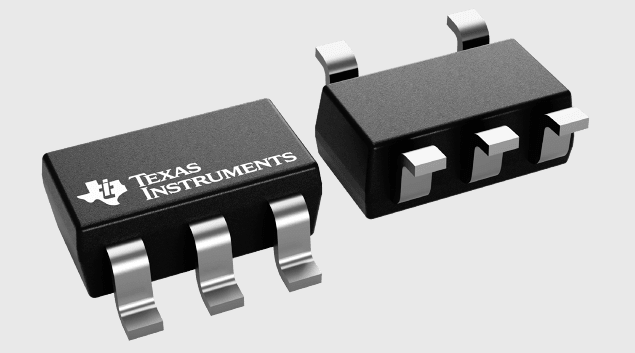

Микросхема SN74LVC1G00DBVR
У поставщика
У поставщиков
24 117 шт.
Норм. уп.: 200
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,51 |
Цены поставщиков
Склад 2
В наличии:43 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,51 |
Склад 13
В наличии:18 472 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,73 |
| от 564 | 9,58 |
| от 1 127 | 8,80 |
| от 3 000 | 8,11 |
| от 6 000 | 7,68 |
Склад 15
В наличии:4 600 шт
Срок поставки: до 10 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 200 | 5,10 |
Склад 38
В наличии:1 002 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,02 |
Описание
Микросхема SN74LVC1G00DBVR от Texas Instruments — это логический элемент 2И-НЕ. Работает в диапазоне напряжений от 1,65 до 5,5 В, выпускается в компактном корпусе SOT-23-5 для поверхностного монтажа. Подходит для промышленной автоматики и портативной электроники.
Технические характеристики
| Вес | 0.06 |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| В упаковке | REEL, 3000 шт. |
| Монтаж | поверхностный (SMT) |
| Корпус | SOT-23 (DBV) |
| Тип монтажа | SMD |
| Корпус | SOT-23-5 |
| Кол-во выводов | 5 |
| Рабочая температура | - 40…+ 125 °С |
| Описание | Single 2-input positive-NAND gate |
| Артикул | SN74LVC1G00DBVR |
| Ioff support | Да |
| Логическое семейство | LVC |
| Производитель | Texas Instruments |
| Logic function | NAND |
| Число затворов | 1 |
| Boolean function | Y = A × B or Y = A + B in positive logic |
| Диап. вх. напр. | 1.65…5.5 max В |
| Latch up current | 100mA |
| Число входов | 2 |
| Размеры упаковки | 2.9mm x 1.6mm |
| Макс. ток питания | 10μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Выходной ток управления | ±24mA at 3.3V |
| Макс. задержка распространения | 3.8ns at 3.3V |
| Down translation to vcc | Да |
| Supports 5v vcc operation | Да |
| Абс. макс. входное напряжение | -0.5V to 6.5V |
| Макс. напряжение питания | -0.5V to 6.5V |
| Input voltage operating max | 5.5V |
| Диап. раб. темп. | -40°C to 125°C |
| Output voltage high z or power off range | -0.5V to 6.5V |
