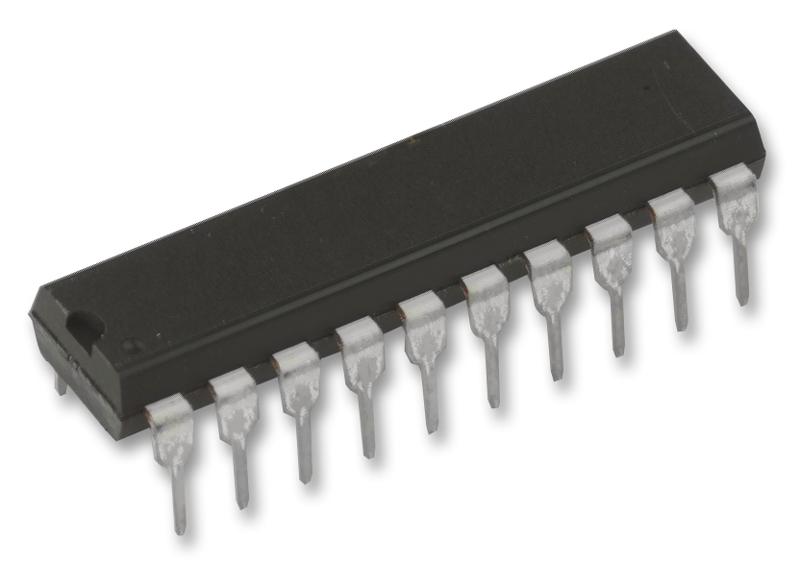

Микросхема SN74LS245N
У поставщика
У поставщиков
452 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:452 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,80 |
| от 40 | 75,82 |
| от 60 | 70,93 |
| от 120 | 67,28 |
| от 220 | 64,55 |
Описание
Микросхема SN74LS245N от Texas Instruments представляет собой восьмиканальный двунаправленный шинный формирователь с тремя состояниями на выходе. Предназначена для организации обмена данными между двумя двунаправленными шинами в цифровых системах. Отличается высокой помехоустойчивостью и совместимостью с TTL-логикой.
Технические характеристики
| ESD CDM | ±1500V |
| ЭСР HBM | ±2500V |
| Кол-во выводов | 20 |
| Тип выхода | 3-state |
| Логическое семейство | LS |
| Корпус | DIP20 |
| Тип монтажа | THT |
| Число бит | 8 |
| Макс. вх. напр. | 7V |
| Размер корпуса | 24.33mm x 6.35mm |
| Низкий выходной ток | 24mA |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 4.75V |
| Напряжение питания тип. | 5V |
| Output current high | -15mA |
| Примечание | АП6 |
| Propagation delay typ | 8ns |
| Тепловое сопротивление JA | 46.1°C/W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Описание (англ.) | Bus XCVR Single 8-CH 3-ST 20-Pin PDIP Tube |
| Количество контактов | 20 |
