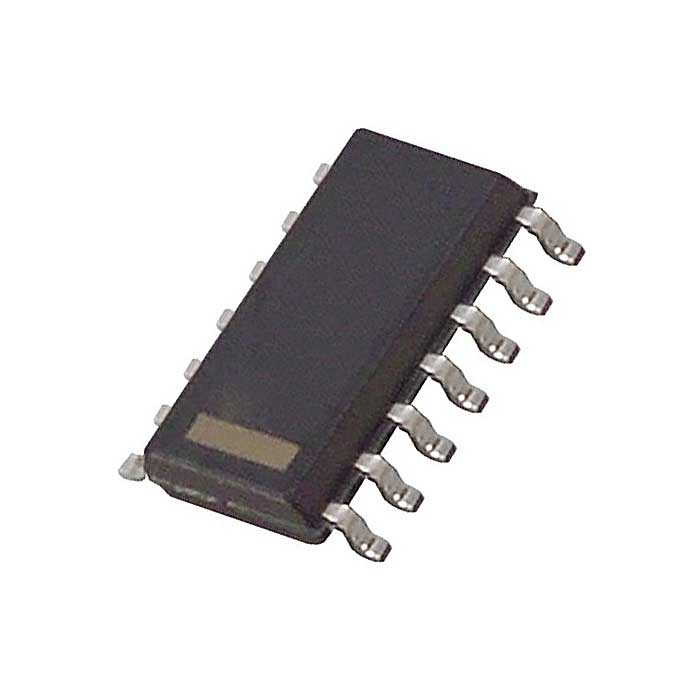

Микросхема SN74LS07DR
У поставщика
ПроизводительTexas Instruments
Ед. изм.шт
У поставщиков
6 914 шт.
Норм. уп.: 40
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,69 |
Цены поставщиков
Склад 2
В наличии:5 954 шт
Срок поставки: до 2 недель
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,69 |
Склад 15
В наличии:960 шт
Срок поставки: до 10 дн.
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 40 | 29,27 |
Описание
Микросхема SN74LS07DR от Texas Instruments — это буфер с открытым коллектором. Работает при напряжении от 4,75 до 5,25 В, выпускается в корпусе SOIC-14 для поверхностного монтажа. Подходит для управления светодиодами, реле и другими нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вес | 0.35 |
| В упаковке | REEL, 2500 шт. |
| Корпус | SOIC-14 |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Рабочая температура | 0…+ 70 °С |
| Описание | Hex buffers and drivers with open-collector high-voltage outputs |
| Тип выхода | open-collector high-voltage |
| Артикул | SN74LS07DR |
| Логическое семейство | LS |
| Напряжение питания | 4.75V to 5.25V |
| Esd ratings cdm | ±1000V |
| Esd ratings hbm | ±2000V |
| Диап. вх. напр. | 4.75…5.25 max В |
| Макс. вх. напр. | 7V |
| Размер корпуса | 8.65mm x 3.90mm |
| Количество каналов | 6 |
| Макс. выходное напряжение | 30V |
| Input clamping diodes | Да |
| Макс. темп. перехода | 150°C |
| Low level output current | 40mA |
| High level output voltage | 30V |
| Power dissipation typical | 140mW |
| Диап. темп. хр. | -65°C to 150°C |
| Макс. напряжение питания | 7V |
| Диап. раб. темп. | 0°C to 70°C |
| Propagation delay time typical | 12ns |
| Термосопротивление кристалл-плата | 39.7°C/W |
| Термосопротивление переход-среда | 85.2°C/W |
| Thermal resistance junction to case top | 43.5°C/W |
| Thermal characterization parameter junction to top | 10.9°C/W |
| Thermal characterization parameter junction to board | 39.4°C/W |
