Регистр неинвертирующий 8-бит + шинный интерфейс КМОП кристалл, DIP20
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
177 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:177 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,98 |
| от 20 | 73,55 |
| от 40 | 71,66 |
| от 80 | 68,99 |
| от 160 | 65,75 |
Описание

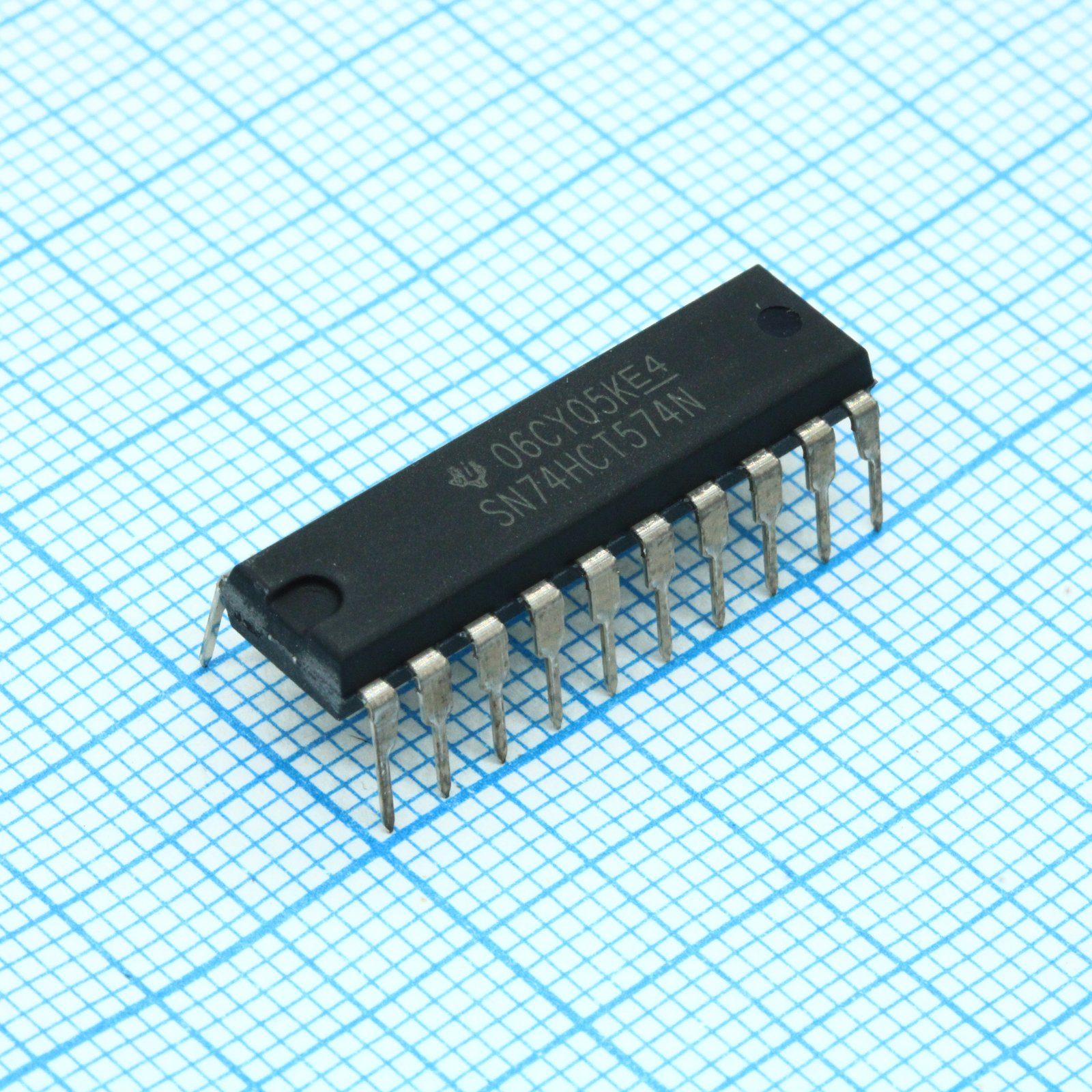

Texas Instruments SN74HCT574N — 8-битный неинвертирующий регистр с шинным интерфейсом. Работает по положительному фронту тактового сигнала и имеет тристабильные выходы. Выполнен в корпусе DIP20. Применяется в промышленной автоматике и цифровых интерфейсах для временного хранения данных.
Технические характеристики
| Корпус | DIP-20 |
| Функция | 8-bit register with bus interface |
| Тип монтажа | Выводной |
| Описание | Octal edge-triggered D-type flip-flop with 3-state noninverting outputs, bus interface, CMOS, DIP20 |
| Тип выхода | 3-state noninverting |
| Логическое семейство | HCT |
| Название компонента | SN74HCT574N |
| Кол-во выводов | 20 |
| Supports up to | 15 LSTTL loads |
| Макс. вх. ток | 1uA |
| Макс. ток питания | 80uA |
| Выходной ток управления | ±6mA |
| Примечание | ИР37 |
| Inputs ttl compatible | Да |
| Макс. ток фиксации вх. | ±20mA |
| Тип упаковки | Tube (туба) |
| Output clamp current max | ±20mA |
| Задержка распр. | 22ns |
| Диап. темп. хр. | -65°C to 150°C |
| Package thermal resistance | 69°C/W |
| Absolute supply voltage max | 7V |
| Диап. раб. темп. | -40°C to 85°C |
| Operating supply voltage max | 5.5V |
| Operating supply voltage min | 4.5V |
| Описание (англ.) | Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin PDIP Tube |
| Макс. длительный выходной ток | ±35mA |
| Continuous current through vcc or gnd max | ±70mA |
| Количество контактов | 20 |
