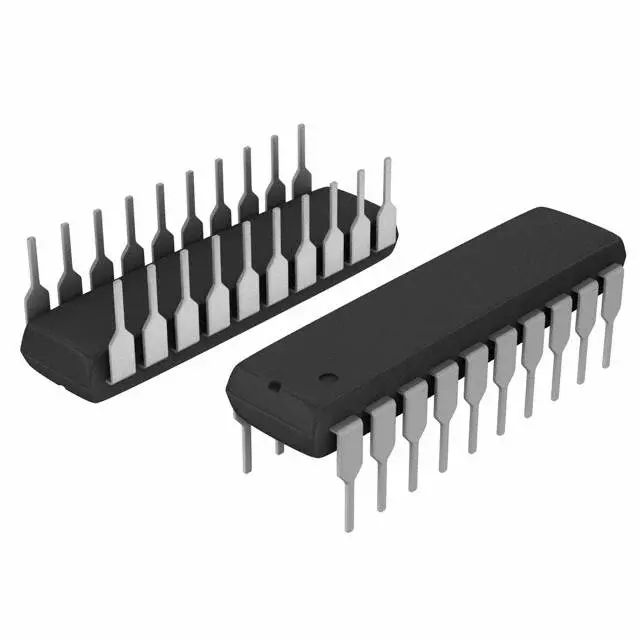

Регистр неинвертирующий 8-бит + шинный интерфейс КМОП кристалл, DIP20
У поставщика
ПроизводительTexas Instruments
У поставщиков
56 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт85,73 ₽
Сумма857,30 ₽
+ доплата 490,00 ₽
В наличии56 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 20 — 84,21 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 857,30 ₽. До заказа без доплаты не хватает 16 442,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 857,30 ₽
Описание
Микросхема-регистр от Texas Instruments — неинвертирующий 8-битный защелкивающийся буфер с тремя состояниями на выходе. Выполнена в корпусе DIP20, работает по технологии КМОП (аналог ИР33). Применяется в системах управления и промышленной автоматике для временного хранения и передачи данных по шине.
Технические характеристики
| Корпус | PDIP-20 |
| Функция | Octal transparent D-type latch |
| Описание | Octal transparent D-type latches with 3-state outputs |
| Тип выхода | 3-state |
| Артикул | SN74HCT573N |
| Логическое семейство | HCT |
| Код упаковки | N |
| Тип монтажа | THT |
| Число бит | 8 |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 80µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Тепловое сопротивление Rja | 69°C/W |
| Примечание | ИР33 |
| Входная емкость макс. | 10pF |
| Output low current max | 6mA |
| Низ. напр. вых. макс. | 0.4V |
| Ном. напряжение питания | 5V |
| Макс. ток фиксации вх. | ±20mA |
| Выходной ток высокого уровня, мин. | -6mA |
| Мин. выходное высокое напряжение | 3.7V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Макс. ток ограничения выхода | ±20mA |
| Макс. ток утечки входа | 1000nA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 21ns |
| Макс. ток утечки | 5µA |
| Pulse duration le high min | 23ns |
| Hold time data after le min | 5ns |
| Макс. входное низкое напряжение | 0.8V |
| Мин. Uвх высокого уровня | 2V |
| Описание (англ.) | Latch Transparent 3-ST 8-CH D-Type 20-Pin PDIP Tube |
| Непрерывный выходной ток, макс. | ±35mA |
| Setup time data before le min | 12ns |
| Макс. длительный ток Vcc-GND | ±70mA |
| Input transition rise fall time max | 500ns |
| Supply current increase per input max | 2.9mA |
