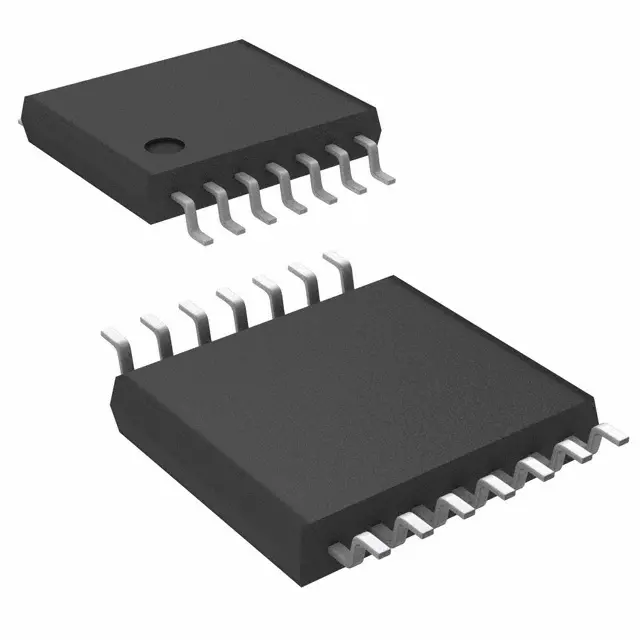

Логическая микросхема SN74HCT32PWR / ЛЛ1 / TSSOP-14
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы стандартной логики
У поставщиков
3 060 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:3 060 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 78 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,90 |
| от 71 | 8,31 |
| от 141 | 7,62 |
| от 282 | 6,90 |
| от 563 | 6,29 |
Описание
Логическая микросхема SN74HCT32PWR от Texas Instruments представляет собой счетверённый элемент 2ИЛИ (Quad 2-Input OR Gate). Выполнена в компактном корпусе TSSOP-14, что подходит для поверхностного монтажа. Относится к серии HCT, обеспечивающей совместимость по уровням с TTL-логикой при сохранении низкого энергопотребления CMOS. Применяется для построения схем цифровой обработки сигналов, систем управления и интерфейсной логики.
Технические характеристики
| Корпус | TSSOP-14 |
| Упаковка | Reel of 2000 |
| Gate count | 4 |
| Logic type | OR |
| Описание | Quadruple 2-Input Positive-OR Gates |
| Артикул | SN74HCT32PWR |
| Логическое семейство | HCT |
| Производитель | Texas Instruments |
| Код упаковки | PW |
| Тип монтажа | SMD |
| Inputs per gate | 2 |
| Top side marking | HT32 |
| Макс. вх. ток | 1µA |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 20µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Ном. напряжение питания | 5V |
| Выходной ток управления | ±4mA |
| Thermal impedance ja | 113°C/W |
| Примечание | ЛЛ1 |
| Входная емкость макс. | 10pF |
| Propagation delay typ | 13ns |
| Низ. напр. вых. макс. | 0.1V |
| Макс. ток фиксации вх. | ±20mA |
| Мин. выходное высокое напряжение | 4.4V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output clamp current max | ±20mA |
| Transition time max 4 5V | 19ns |
| Transition time max 5 5V | 17ns |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Propagation delay max 4 5V | 30ns |
| Propagation delay max 5 5V | 27ns |
| Макс. входное низкое напряжение | 0.8V |
| Мин. Uвх высокого уровня | 2V |
| Описание (англ.) | GATE OR 4CH 2-INP 14-TSSOP |
| Макс. длительный выходной ток | ±25mA |
| Power dissipation capacitance typ | 20pF |
| Input transition rise fall time max | 500ns |
| Рабочая температура | -40В°C ~ 85В°C |
