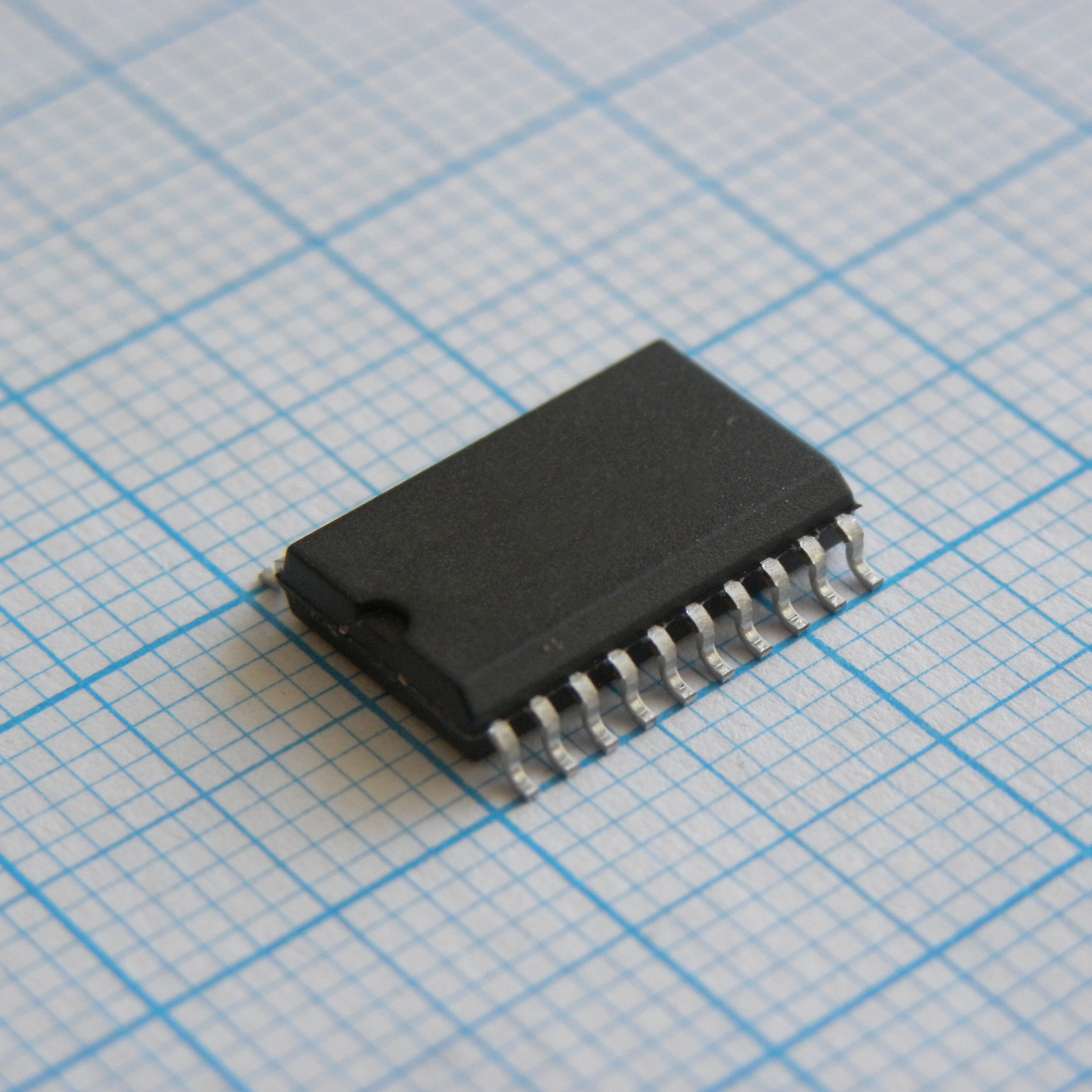

D-триггер с положительным фронтом SO20W
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
402 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:402 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,61 |
| от 33 | 37,61 |
| от 66 | 36,25 |
| от 131 | 34,42 |
| от 261 | 32,46 |
Описание
Микросхема D-триггер с положительным фронтом от Texas Instruments. Выполнена в корпусе SO20W, работает при напряжении от 4,5 до 5,5 В и в диапазоне температур от -40 до +85 °C. Подходит для построения регистров хранения и синхронных схем в промышленной автоматике и цифровой электронике.
Технические характеристики
| Icc max | 80µA |
| Корпус | SOIC-20 Wide (DW) |
| Функция | Positive-edge triggered D flip-flops; CLR low resets outputs low; on rising edge of CLK, Q follows D |
| Тип монтажа | SMD |
| Компонент | SN74HCT273DWR |
| Кол-во выводов | 20 |
| Технология | HCT CMOS, TTL-compatible inputs |
| Clear input | Direct clear, active low |
| Описание | Octal positive-edge-triggered D-type flip-flop with direct clear |
| Применение | Buffer/storage registers, Shift registers, Pattern generators |
| Логическое семейство | HCT |
| Код упаковки | DW |
| Количество в катушке | 2000 |
| Top side marking | HCT273 |
| Макс. вх. ток | 1µA |
| Input clamp current | ±20mA |
| Диап. вх. напр. | 0V to VCC |
| Number of flip flops | 8 |
| Output clamp current | ±20mA |
| Выходной ток управления | ±4mA at 5V |
| Диап. вых. напр. | 0V to VCC |
| Примечание | ИР35 |
| Output load capability | 10 LSTTL loads |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply voltage operating | 4.5V to 5.5V |
| Диап. темп. хр. | -65°C to 150°C |
| Output current absolute max | ±25mA |
| Абс. макс. напряжение питания | -0.5V to 7V |
| Vil low level input voltage | 0.8V |
| Vih high level input voltage | 2V |
| Описание (англ.) | D-TYPE POS TRG SNGL 20SOIC |
| Operating free air temperature | -40°C to 85°C |
| Propagation delay time typical | 12ns |
| Input transition rise fall time | 500ns |
| Package thermal resistance JA DW | 58°C/W |
| Continuous current through vcc gnd | ±50mA |
| Рабочая температура | -40°C ~ 85°C (TA) |
