Документация
Исключающее ИЛИ 4 х 2 КМОП автомобильного применения 14-Pin TSSOP лента на катушке
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
2 000 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт25,50 ₽
Сумма765,00 ₽
+ доплата 490,00 ₽
В наличии2 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 46 — 24,32 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 765,00 ₽. До заказа без доплаты не хватает 16 535,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 765,00 ₽
Описание

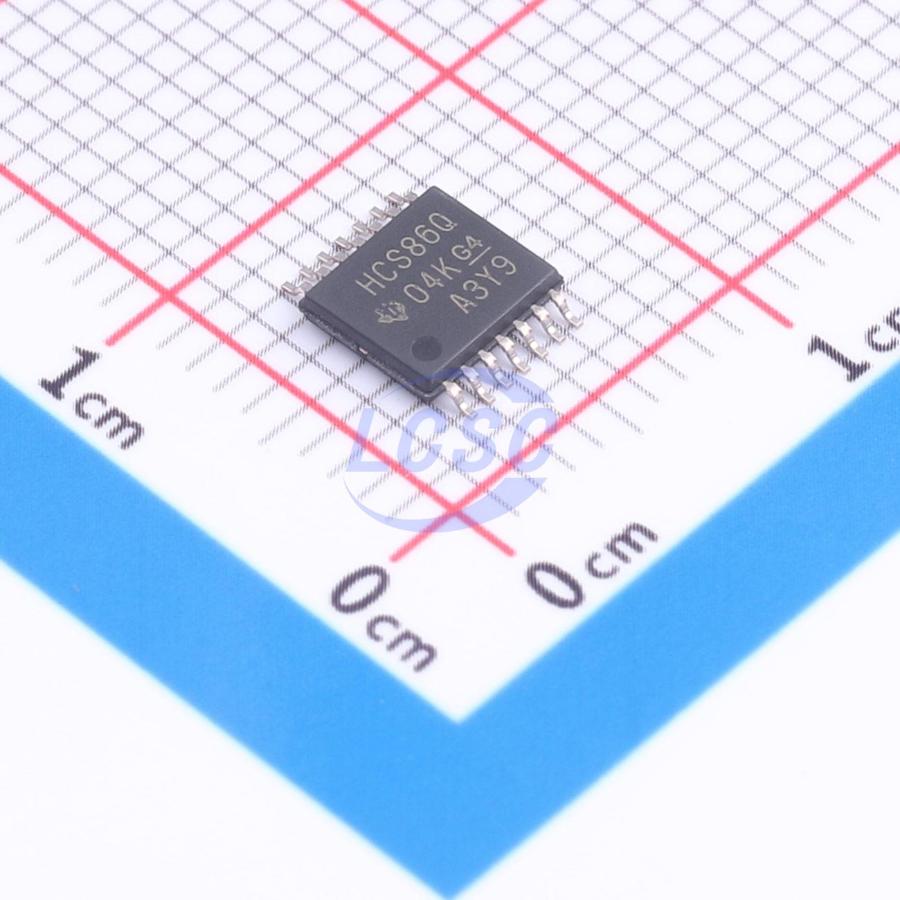

Микросхема Texas Instruments SN74HCS86QPWRQ1 — это счетверённый логический элемент «Исключающее ИЛИ» с двумя входами на элемент. Выполнена по КМОП-технологии в компактном корпусе TSSOP-14 и поставляется на ленте для автоматизированного монтажа. Подходит для применения в автомобильной электронике и промышленных системах управления.
Технические характеристики
| Корпус | TSSOP-14 |
| Тип монтажа | SMD |
| Размер корпуса | 5.00 mm × 4.40 mm |
| Тип входа | Schmitt-trigger |
| Описание | Automotive Quadruple 2-Input XOR Gates with Schmitt-Trigger Inputs |
| Тип выхода | CMOS |
| Артикул | SN74HCS86QPWRQ1 |
| Логическое семейство | HCS |
| Esd cdm class | Level C6 |
| Класс ЭСР HBM | Level 2 |
| Лента и катушка | Да |
| Класс AEC-Q100 | Grade 1 |
| Логическая функция | Y = A ⊕ B |
| Число затворов | 4 |
| Потребляемая мощн. | Low power, typical ICC 100nA |
| Макс. вых. ток | ±35mA |
| Число выводов корпуса | 14 |
| Ток пит. тип. | 100nA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Ток ограничения входа | ±20mA |
| Автомобильный | Да |
| Ток ограничения выхода | ±20mA |
| Выходной ток управления | ±7.8mA at 6V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Входной ток утечки, тип. | ±100nA |
| Число входов на элемент | 2 |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | XOR Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP T/R |
| Непрерывный ток через VCC или GND | ±70mA |
| Количество контактов | 14 |
