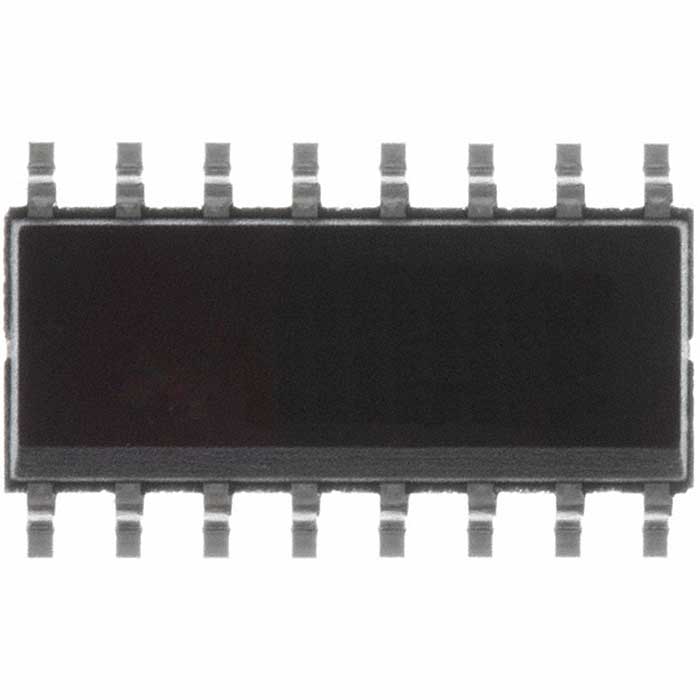

Логическая ИС SN74HC595DR
У поставщика
У поставщиков
15 968 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:15 708 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,18 |
| от 292 | 20,29 |
| от 583 | 19,01 |
| от 1 165 | 17,88 |
| от 2 500 | 17,15 |
Склад 12
В наличии:260 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,81 |
| от 20 | 20,96 |
Описание
Логическая ИС SN74HC595DR от Texas Instruments — это 8-битный регистр сдвига с выходным защелкиванием. Работает при напряжении от 2 до 6 В, выпускается в компактном корпусе SOP-16 для поверхностного монтажа. Подходит для расширения выводов микроконтроллеров в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Логические - Регистры сдвига |
| Вес | 1.68 |
| Icc max | 80µA |
| В упаковке | REEL, 2500 шт. |
| Монтаж | поверхностный (SMT) |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Корпус | SOP-16 (SMD) |
| Кол-во выводов | 16 |
| Рабочая температура | -40…+85 °С |
| Описание | 8-bit serial-in parallel-out shift register with 3-state output registers |
| Тип выхода | 3-state |
| Артикул | SN74HC595DR |
| Логическое семейство | HC |
| Код упаковки | DR |
| Число бит | 8 |
| Диап. вх. напр. | 2…6 max (Uраб.=5) В |
| Описание | Counter Shift Registers 8bit Shift A 595-SN7 4HC595D A 595-SN74H A 595-SN74HC595D |
| Макс. вх. ток | 1µA |
| Выходной ток управления | ±6mA at 5V |
| Package body size nom | 9.90mm x 3.90mm |
| Propagation delay typ | 13ns |
| Output load capability | up to 15 LSTTL loads |
| Макс. ток фиксации вх. | ±20mA |
| Макс. темп. перехода | 150°C |
| Output clamp current max | ±20mA |
| Supply voltage operating | 2V to 6V |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 85°C |
| Абс. макс. напряжение питания | -0.5V to 7V |
| Макс. длительный выходной ток | ±35mA |
| Current through vcc or gnd max | ±70mA |
