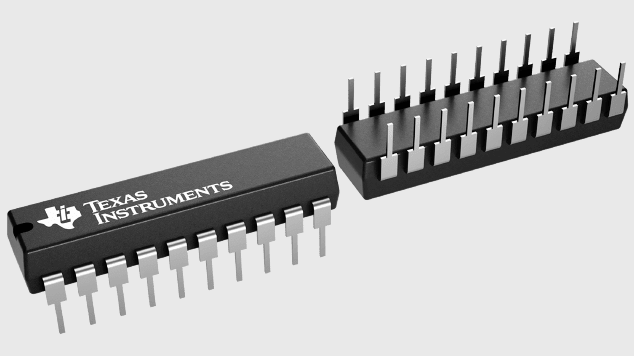

Микросхема SN74HC574N
У поставщика
У поставщиков
95 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,19 |
Цены поставщиков
РадиоЧип
В наличии:95 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,19 |
Описание
Микросхема SN74HC574N от Texas Instruments — это восьмиканальный D-триггер с тремя состояниями на выходе. Работает в широком диапазоне напряжений от 2 до 6 В, отличается низким энергопотреблением и высоким выходным током до ±6 мА. Выпускается в корпусе PDIP-20 для монтажа в отверстия. Применяется в промышленной автоматике и цифровых интерфейсах для буферизации и хранения данных.
Технические характеристики
| Особенности | [ "wide voltage range 2V to 6V", "high-current 3-state noninverting outputs", "low power consumption", "bus-structured pinout" ] |
| Функция | Octal edge-triggered D-type flip-flop with 3-state outputs |
| Тип монтажа | THT |
| Артикул | SN74HC574N |
| Логическое семейство | HC |
| Выводы корпуса | 20 |
| Тип упаковки | PDIP |
| Макс. вх. ток | 1µA |
| Размер корпуса | 25.40mm × 6.35mm |
| Макс. ток питания | 80µA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Ном. напряжение питания | 5V |
| Выходной ток управления | ±6mA at 5V |
| Vcc or gnd current max | ±70mA |
| Макс. ток фиксации вх. | ±20mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Output clamp current max | ±20mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 22ns |
| Макс. входное низкое напряжение | 0.5V at 2V, 1.35V at 4.5V, 1.8V at 6V |
| Мин. Uвх высокого уровня | 1.5V at 2V, 3.15V at 4.5V, 4.2V at 6V |
| Output current continuous max | ±35mA |
| Термосопротивление переход-среда | 84.6 °C/W |
