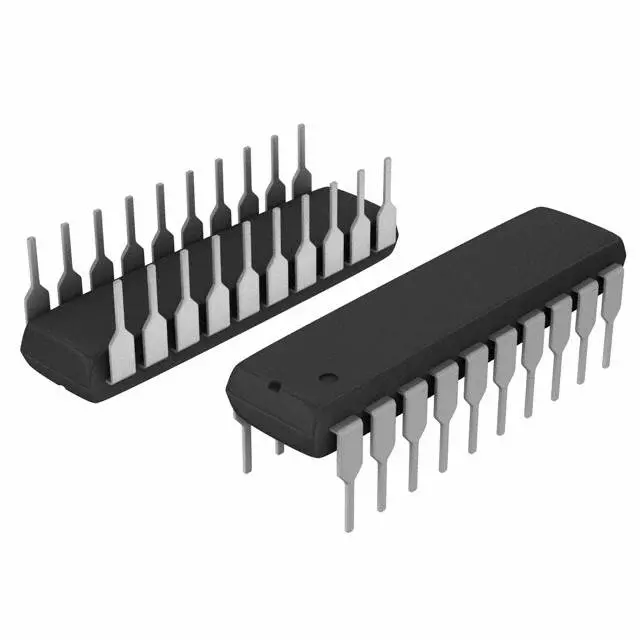

Микросхема SN74HC573AN dip-20
У поставщика
У поставщиков
690 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт81,04 ₽
Сумма810,40 ₽
+ доплата 490,00 ₽
В наличии690 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 40 — 75,03 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 810,40 ₽. До заказа без доплаты не хватает 16 489,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 810,40 ₽
Описание
Микросхема SN74HC573AN от Texas Instruments — восьмиканальный D-триггер-защелка с тремя состояниями на выходе. Выполнена в корпусе DIP-20, работает в широком диапазоне напряжений от 2 до 6 В. Применяется в цифровых системах для временного хранения и буферизации данных, в промышленной автоматике и измерительной технике.
Технические характеристики
| Цоколевка | bus-structured |
| Серия | SNx4HC573A |
| ESD CDM | ±1000V |
| ЭСР HBM | ±3500V |
| Корпус | DIP-20 |
| Функция | Octal transparent D-type latch with 3-state outputs |
| Размер корпуса | 25.40mm x 6.35mm |
| Кол-во выводов | 20 |
| Тип защёлки | D-type |
| Описание | Octal Transparent D-Type Latches With 3-State Outputs |
| Тип выхода | 3-state |
| Артикул | SN74HC573AN |
| Применение | Buffer Registers, Bidirectional Bus Drivers, Working Registers |
| Логическое семейство | HC |
| Производитель | Texas Instruments |
| Код упаковки | N |
| Тип монтажа | THT |
| Количество каналов | 8 |
| Выходной сигнал при 5 В | ±6mA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Макс. ток низкого входного уровня | 1µA |
| Ном. напряжение питания | 5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Типовая задержка распространения | 21ns |
| Макс. напряжение питания | 7V |
| Диап. раб. темп. | -40°C to 85°C |
| Тепловое сопротивление переход-среда | 49.1°C/W |
| Макс. ток потребления, низкое энергопотребление | 80µA |
| Напряжение входа высокого уровня, В | 1.5V |
| Макс. входной ток ограничителя | ±20mA |
| Абс. макс. температура перехода | 150°C |
| Макс. выходной ток ограничителя | ±20mA |
| Макс. длительный выходной ток | ±35mA |
| Absolute max continuous current through vcc or gnd | ±70mA |
| Количество контактов | 20 |
