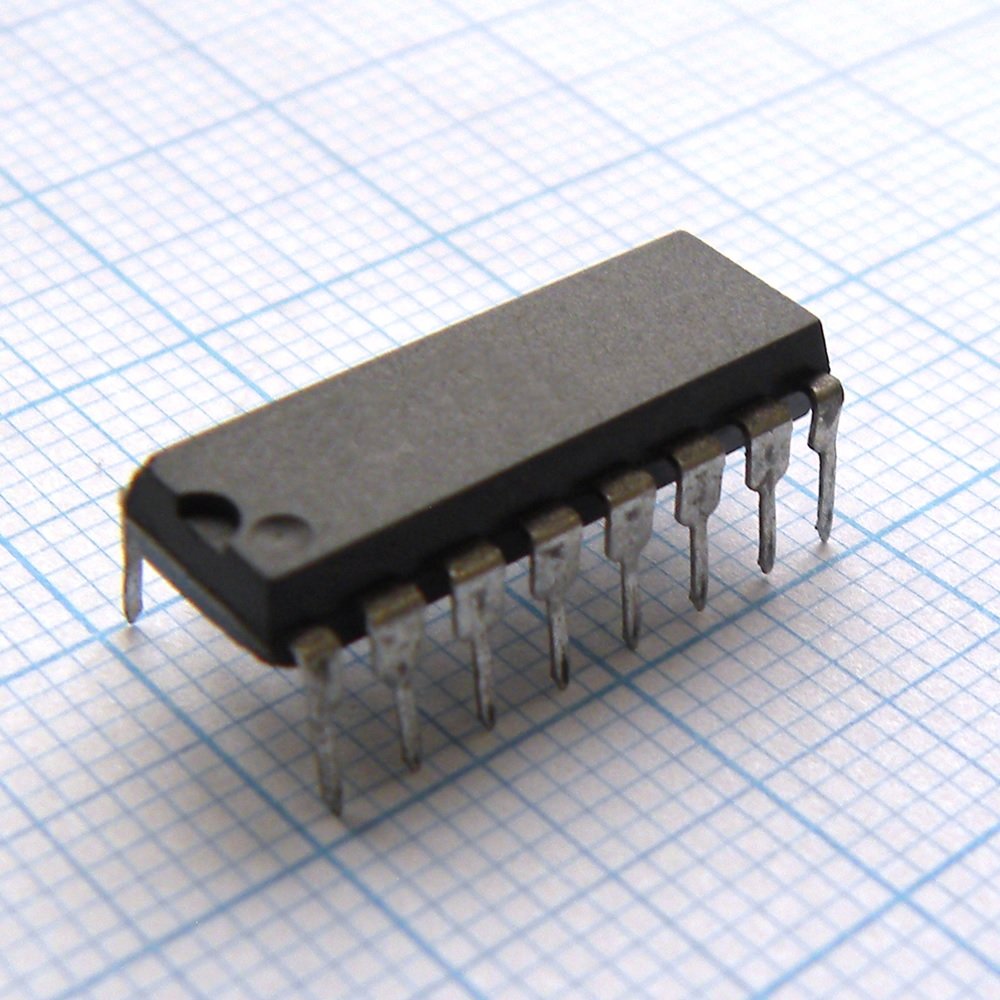

Мультиплексор 8 в 1 Выход - 3 сост. КМОП кристалл, DIP16
У поставщика
ПроизводительTexas Instruments
У поставщиков
250 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,31 |
| от 75 | 11,63 |
| от 125 | 10,80 |
| от 225 | 9,82 |
| от 425 | 8,98 |
Описание
Микросхема-мультиплексор «8 в 1» от Texas Instruments, выполненная по КМОП-технологии. Устройство обеспечивает выбор одного из восьми цифровых сигналов и передачу его на выход с тремя состояниями. Применяется в системах сбора данных, коммутации цифровых шин и мультиплексировании адресных линий. Корпус DIP16 удобен для макетирования и монтажа в стандартные панельки.
Технические характеристики
| Тип | Multiplexer 8-to-1 |
| Тип монтажа | Выводной |
| Кол-во выводов | 16 |
| Тип выхода | 3-state |
| Логическое семейство | HC (High-speed CMOS) |
| Корпус | DIP16 |
| Вых. ток | ±6 mA at 5V |
| Макс. вх. ток | 1 µA |
| Макс. ток питания | 80 µA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Примечание | КП15 |
| Complementary outputs | Да |
| Тепловое сопротивление JA | 67°C/W |
| Тип упаковки | Tube (туба) |
| Задержка распр. | 9 ns |
| Диап. темп. хр. | -65°C to 150°C |
| Диап. раб. темп. | -40°C to 85°C |
| Абс. макс. напряжение питания | 7V |
| Описание (англ.) | Multiplexer 1-Element CMOS 3-ST 8-IN 16-Pin PDIP Tube |
| Absolute max input clamp current | ±20 mA |
| Absolute max output clamp current | ±20 mA |
| Absolute max continuous output current | ±35 mA |
| Absolute max continuous vcc or gnd current | ±70 mA |
