Логическая ИС SN74HC02DR
В наличии
На своём складе
40 шт.
Норм. уп.: 100
У поставщиков
9 363 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,00 |
Цены поставщиков
Склад 2
В наличии:3 шт
Срок поставки: до 2 недель
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,00 |
Склад 15
В наличии:9 360 шт
Срок поставки: до 10 дн.
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 160 | 8,68 |
Описание

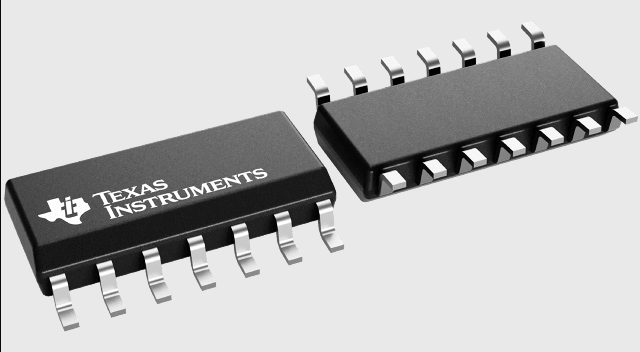

Логическая ИС SN74HC02DR от Texas Instruments — это микросхема с четырьмя элементами 2ИЛИ-НЕ. Работает при напряжении от 2 до 6 В, выполнена в поверхностном корпусе SOIC-14 и рассчитана на температуру от -40 до +85 °С. Применяется в промышленной автоматике и бытовой электронике для построения цифровых схем.
Технические характеристики
| Fanout | 10 LSTTL loads |
| Вес | 0.4 |
| ESD CDM | ±1000V |
| ЭСР HBM | ±1500V |
| В упаковке | REEL, 2500 шт. |
| Корпус | SOIC-14 |
| Особенности | Buffered inputs, Wide operating voltage range: 2V to 6V, Wide operating temperature range: -40°C to +85°C, Supports fanout up to 10 LSTTL loads, Significant power reduction compared to LSTTL logic ICs |
| Тип монтажа | SMD |
| Размер корпуса | 8.65mm x 3.90mm |
| Кол-во выводов | 14 |
| Рабочая температура | - 40…+ 85 °С |
| Gate count | 4 |
| Описание | Quadruple 2-Input Positive-NOR Gates |
| Артикул | SN74HC02DR |
| Применение | Alarm / tamper detect circuit, S-R latch |
| Логическое семейство | HC |
| Код упаковки | D |
| Logic function | Y = A + B (NOR) |
| Inputs per gate | 2 |
| Диап. вх. напр. | 2…6 max В |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Макс. ток фиксации вх. | ±20mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Output clamp current max | ±20mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. напряжение питания | 7V |
| Supply voltage absolute min | -0.5V |
| Continuous output current max | ±25mA |
| Continuous current vcc gnd max | ±50mA |
