Буфер шины с 3 состояниями на выходе
У поставщика
ПроизводительTexas Instruments
У поставщиков
1 141 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 141 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 104 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,67 |
| от 53 | 6,11 |
| от 90 | 5,54 |
| от 180 | 5,12 |
| от 360 | 4,77 |
Описание

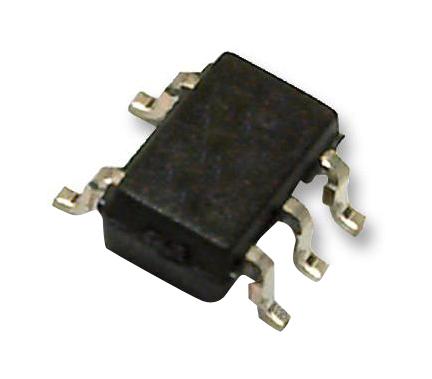

Микросхема-буфер шины с тремя состояниями на выходе от Texas Instruments. Работает в расширенном температурном диапазоне от -40 до +85 °C, выпускается в компактном корпусе SC-70-5. Подходит для построения интерфейсов в промышленной автоматике и портативной электронике.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Особенности | active-low output enable, partial power down (Ioff) support, back-drive protection, sub-1-V operable, 3.6-V I/O tolerant |
| Кол-во выводов | 5 |
| Технология | CMOS |
| Описание | Single Bus Buffer Gate With 3-State Output |
| Тип выхода | 3-state |
| Артикул | SN74AUC1G125DCKR |
| Логическое семейство | AUC |
| Корпус | SC-70-5 |
| Тип монтажа | SMD |
| Latch up current | 100mA |
| Модель машины ЭСР | 200V |
| Макс. вх. напр. | 3.6V |
| Размер корпуса | 2.00mm × 1.25mm |
| Макс. напр. пит. | 2.7V |
| Мин. напр. пит. | 0.8V |
| Output drive at 1.8V | ±8mA |
| Диап. вых. напр. | 0V to VCC |
| Примечание | ЛП8 |
| Макс. ток покоя | 10µA |
| Supply voltage abs max | 3.6V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Continuous output current | ±20mA |
| Описание (англ.) | BUS BUFF TRI-ST N-INV SC705 |
| Propagation delay max at 1.8V | 2.5ns |
| Рабочая температура | -40В°C ~ 85В°C |
| Output voltage max high impedance or power off | 3.6V |
