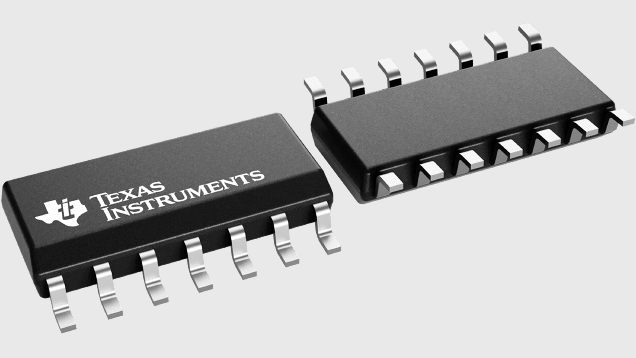

Микросхема SN74ALS00ADR
У поставщика
У поставщиков
580 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:580 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 67,17 |
| от 18 | 65,90 |
| от 36 | 64,19 |
| от 72 | 61,80 |
| от 143 | 58,90 |
Описание
Микросхема SN74ALS00ADR производства Texas Instruments (TI) представляет собой логический элемент 2И-НЕ, выполненный по технологии ALS (Advanced Low-Power Schottky). Относится к категории триггеров и базовых логических вентилей, обеспечивая высокое быстродействие при умеренном энергопотреблении. Применяется в цифровых схемах для реализации булевых функций, построения комбинационной логики и интерфейсных узлов.
Технические характеристики
| Ii max | 0.1mA |
| Iih max | 20µA |
| Iil max | -0.1mA |
| Ioh max | -0.4mA |
| Iol max | 8mA |
| Ios max | -112mA |
| Ios min | -30mA |
| Vih min | 2V |
| Vil max | 0.8V |
| Voh min | VCC-2V |
| Icch max | 0.85mA |
| Icch typ | 0.5mA |
| Iccl max | 3mA |
| Iccl typ | 1.5mA |
| Тип монтажа | SMD |
| Tphl max | 8ns |
| Tphl min | 2ns |
| Tplh max | 11ns |
| Tplh min | 3ns |
| Артикул | SN74ALS00ADR |
| Vik typical | -1.5V |
| Логическое семейство | ALS |
| Тип упаковки | SOIC-14 |
| Logic function | Quad 2-input positive-NAND gate |
| Кол-во выводов | 14 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Ном. напряжение питания | 5V |
| Vol max low current | 0.4V |
| Vol max high current | 0.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Vol low current condition | IOL=4mA |
| Абс. макс. вх. напр. | 7V |
| Vol high current condition | IOL=8mA |
| Абс. макс. напряжение питания | 7V |
| Test condition load resistance | 500Ω |
| Test condition load capacitance | 50pF |
