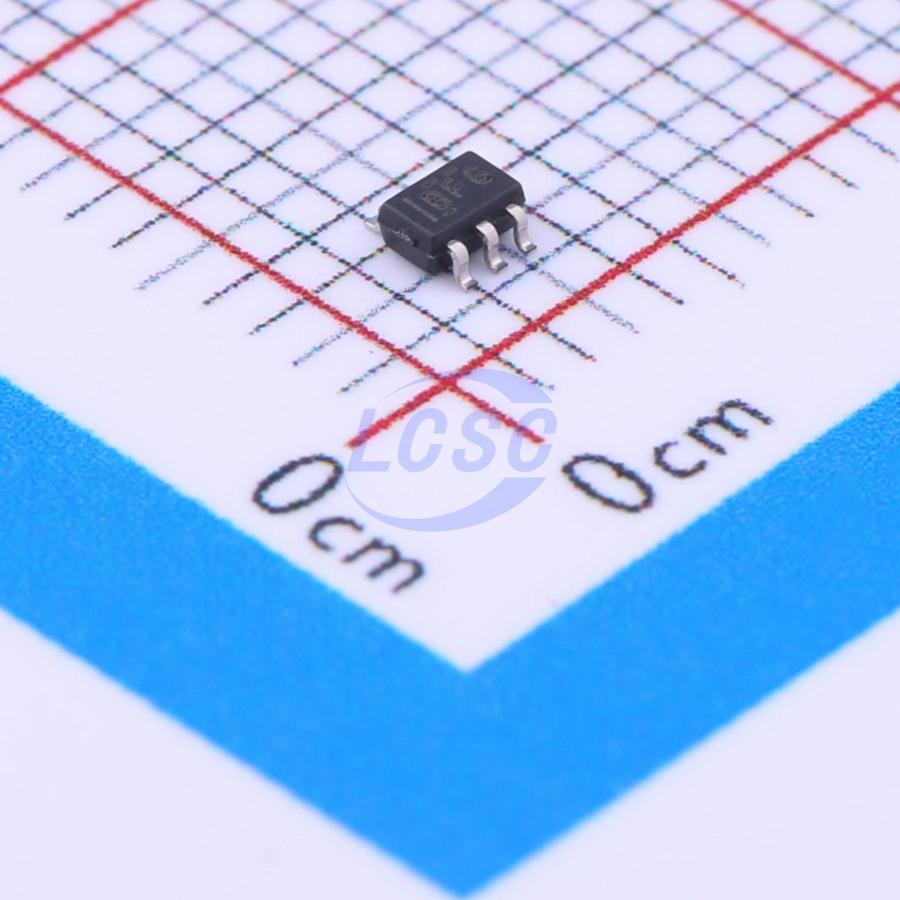

Логическая микросхема SN74AHCT1G14DCKR / ТЛ2 SOT-323-5 (SC-70-5)
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы стандартной логики
У поставщиков
2 800 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 800 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 92 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,57 |
| от 152 | 6,96 |
| от 303 | 6,34 |
| от 605 | 5,76 |
| от 1 210 | 5,32 |
Описание
Логическая микросхема SN74AHCT1G14DCKR от Texas Instruments представляет собой одноканальный инвертор с триггером Шмитта. Выполнена в компактном корпусе SOT-323-5 (SC-70-5). Благодаря входному гистерезису обеспечивает помехоустойчивое преобразование сигналов с медленными фронтами, что делает её пригодной для очистки зашумленных линий и сопряжения логических уровней.
Технические характеристики
| Корпус | SC70-5 (DCK) |
| Тип монтажа | SMD |
| Логическое семейство | AHCT |
| Hysteresis max | 1.6V |
| Hysteresis min | 0.4V |
| Logic function | Inverter with Schmitt Trigger |
| Кол-во выводов | 5 |
| Вх. емкость | 10pF |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 10uA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Защелка | 250mA |
| Выходной ток управления | ±8mA |
| Диапазон питания | 4.5V to 5.5V |
| Примечание | ТЛ2 |
| Низ. напр. вых. макс. | 0.55V |
| Мин. выходное высокое напряжение | 3.7V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. ток утечки входа | 1uA |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Package thermal resistance | 252C/W |
| Propagation delay time max | 9ns |
| Propagation delay time typ | 4ns |
| Input threshold negative max | 1.6V |
| Input threshold negative min | 0.5V |
| Input threshold positive max | 2.0V |
| Input threshold positive min | 0.9V |
| Low level output current max | 8mA |
| Описание (англ.) | Inverter Schmitt Trigger 1-Element CMOS 5-Pin SC-70 |
| High level output current min | -8mA |
| Рассеиваемая мощность емкости | 12pF |
