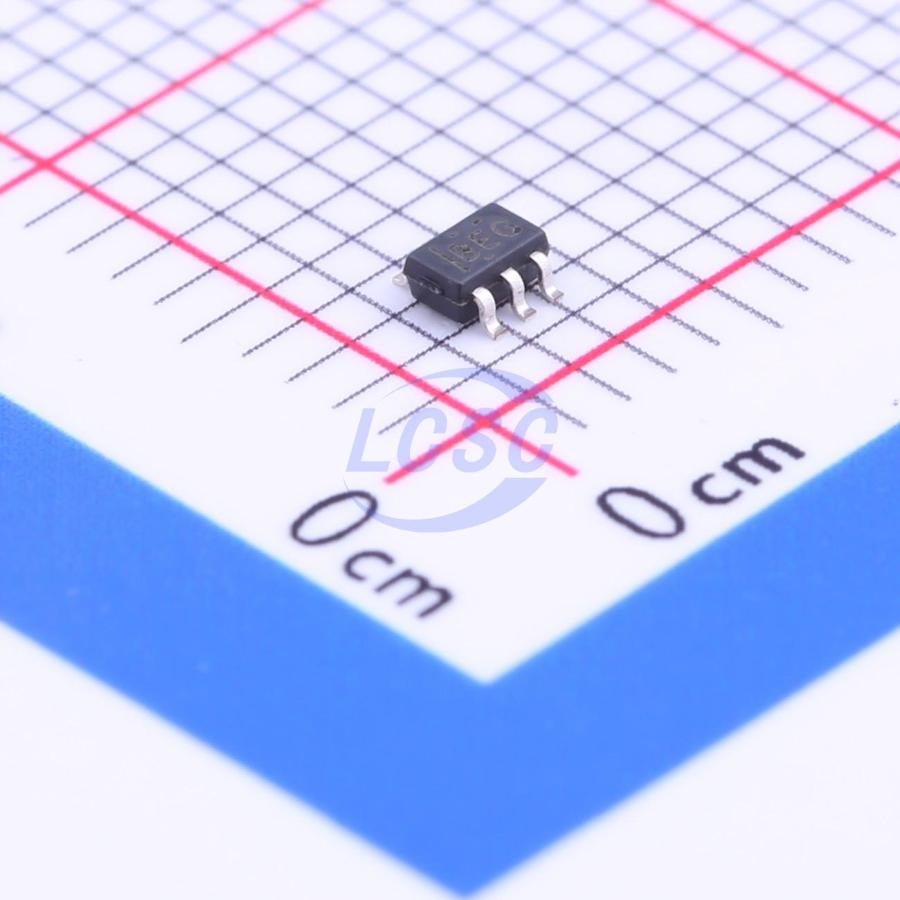

1 элемент 2И, SC-70-5 SN74AHCT1G08DCKR
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
693 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:693 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 242 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,21 |
| от 108 | 2,85 |
| от 172 | 2,53 |
| от 343 | 2,32 |
| от 686 | 2,16 |
Описание
Микросхема логический элемент 2И от Texas Instruments. Выполнена в компактном корпусе SC-70-5, работает в диапазоне температур от -40 до +125 °C. Подходит для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Device | SN74AHCT1G08DCKR |
| ESD CDM | ±1000V |
| ЭСР HBM | ±2500V |
| Icc max | 10uA |
| Корпус | SC70-5 (DCK) |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | Single 2-Input Positive-AND Gate |
| Корпус | SC-70-5 |
| Logic function | Y = A · B |
| Размер корпуса | 2.00mm x 1.25mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Input clamp current | -20mA |
| Диап. вх. напр. | 0V to 5.5V |
| Защелка | exceeds 250mA per JESD17 |
| Output clamp current | ±20mA |
| Выходной ток управления | ±8mA |
| Диап. вых. напр. | 0V to VCC |
| Примечание | ЛИ1 |
| Макс. задержка распространения | 7.1ns at 5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Continuous output current | ±25mA |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. вх. напр. | -0.5V to 7V |
| Макс. входное низкое напряжение | 0.8V |
| Диап. раб. темп. | -40°C to 125°C |
| Output voltage absolute max | -0.5V to VCC + 0.5V |
| Абс. макс. напряжение питания | 7V |
| Мин. Uвх высокого уровня | 2V |
| Макс. температура перехода | 150°C |
| Описание (англ.) | GATE AND 1CH 2-INP SC-70-5 |
| Input transition rise fall rate | 20ns/V |
| Термосопротивление кристалл-плата | 64.2°C/W |
| Continuous current through vcc or gnd | ±50mA |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 277.5°C/W |
| Thermal resistance junction to case top | 92.9°C/W |
| Thermal characterization junction to top | 1.9°C/W |
| Thermal characterization junction to board | 63.5°C/W |
| Low level output voltage max at 4.5V iol 8mA | 0.36V at 25C |
| Low level output voltage max at 4.5V iol 50uA | 0.1V |
| High level output voltage min at 4.5V ioh -8mA | 3.94V at 25C, 3.8V over temp |
| High level output voltage min at 4.5V ioh -50uA | 4.4V |
