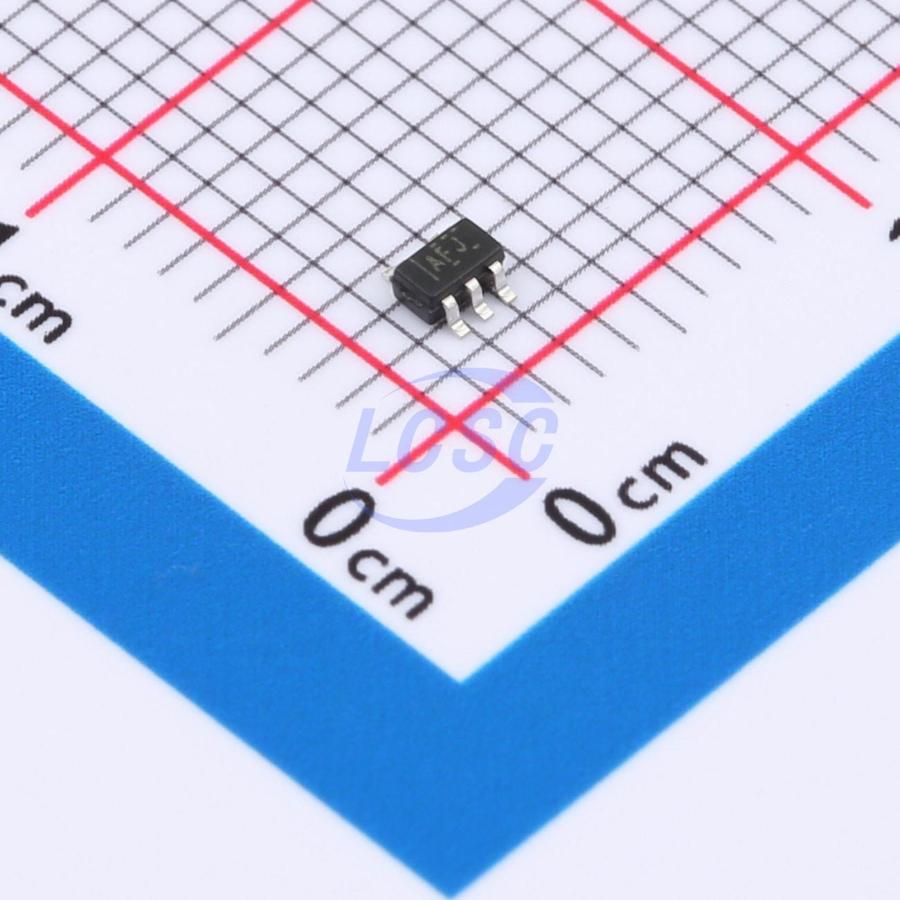

инвертер с триггером Шмитта SC70-5 КМОП кристалл, SC70-5
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Триггеры
У поставщиков
10 290 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:10 290 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 84 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,26 |
| от 382 | 7,25 |
| от 763 | 6,43 |
| от 1 525 | 5,77 |
| от 3 000 | 5,34 |
Описание
Инвертер с триггером Шмитта от Texas Instruments в компактном корпусе SC70-5. Микросхема построена на КМОП-структуре, обеспечивает помехоустойчивое преобразование сигналов и работает с напряжением питания от 2 до 5,5 В. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Корпус | SC70-5 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | Single Schmitt-Trigger Inverter Gate |
| Артикул | SN74AHC1G14DCKR |
| Производитель | Texas Instruments |
| Output drive | ±8mA at 5V |
| Esd rating cdm | ±1000V |
| Рейтинг ЭСР HBM | ±1500V |
| Logic function | Y = A (inverting) |
| Schmitt trigger | Да |
| Body size nominal | 2.00mm x 1.25mm |
| Max supply current | 10uA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2V |
| Input clamp current | -20mA |
| Диап. вх. напр. | 0V to 5.5V |
| Защелка | exceeds 250mA per JESD17 |
| Output clamp current | ±20mA |
| Диап. вых. напр. | 0V to Vcc |
| Примечание | ТЛ2 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Low level output current | 8mA at 5V; 4mA at 3.3V; 50uA at 2V |
| Макс. темп. перехода | 150C |
| Continuous output current | ±25mA |
| High level output current | -8mA at 5V; -4mA at 3.3V; -50uA at 2V |
| Диап. темп. хр. | -65C to 150C |
| Absolute input voltage max | 7V |
| Absolute input voltage min | -0.5V |
| Propagation delay time max | 10ns at 5V |
| Absolute output voltage max | Vcc+0.5V |
| Absolute output voltage min | -0.5V |
| Absolute supply voltage max | 7V |
| Диап. раб. темп. | -40C to 125C |
| Описание (англ.) | SGL SCHMT-TRG INV GATE SC70-5 |
| Continuous current through vcc or gnd | ±50mA |
| Термосопротивление переход-среда | 252°C/W |
