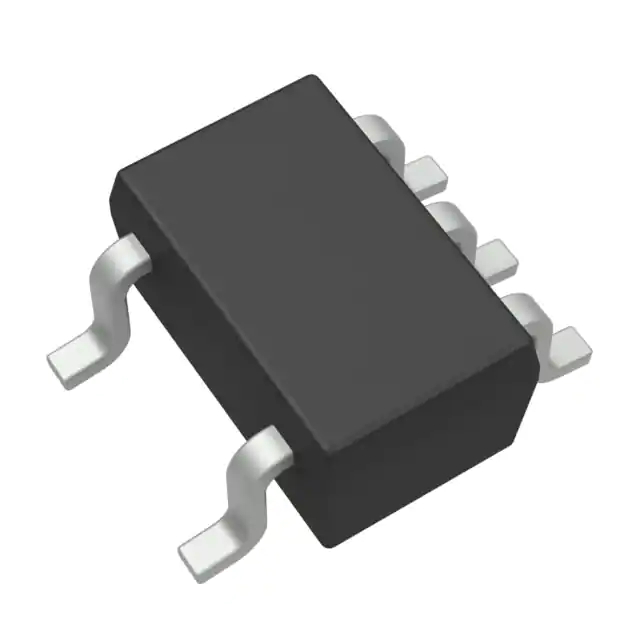

Логическая ИС SN74AHC1G08DCKR
У поставщика
У поставщиков
9 025 шт.
Норм. уп.: 80
Цены поставщиков
Склад 12
В наличии:5 900 шт
Срок поставки: до недели
Норм. уп.: 80
Минимальная партия: 800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 80 | 4,99 |
| от 800 | 4,27 |
Склад 13
В наличии:3 125 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 92 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,59 |
| от 269 | 6,54 |
| от 538 | 5,66 |
| от 1 075 | 4,99 |
| от 2 150 | 4,53 |
Описание
Логический вентиль И SN74AHC1G08DCKR от Texas Instruments. Работает при напряжении от 2 до 5,5 В, выполнен в компактном корпусе SC-70. Подходит для построения схем промышленной автоматики и портативных устройств.
Технические характеристики
| Тип | Логические - Вентили и Инверторы |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SC70-5 |
| Тип монтажа | SMD |
| Тип входа | Schmitt-Trigger |
| Тип выхода | Push-Pull |
| Выводы корпуса | 5 |
| Esd rating mm | 200V |
| Esd rating cdm | 1000V |
| Рейтинг ЭСР HBM | 2000V |
| Logic function | AND |
| Число входов | 2 |
| Модель машины ЭСР | 200V |
| Макс. вх. напр. | 5.5V |
| Кол-во выходов | 1 |
| Размер корпуса | 2.00mm × 1.25mm |
| Макс. вых. ток | ±25mA |
| Output drive at 5v | ±8mA |
| Макс. выходное напряжение | 5.5V |
| Макс. ток питания | 10μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2V |
| Input clamp current | -20mA |
| Защелка | 250mA |
| Output clamp current | ±20mA |
| Диап. вых. напр. | 0V to VCC |
| Макс. потребление | 10μA |
| Макс. задержка распространения | 7ns |
| Schmitt trigger inputs | Да |
| Макс. ток фиксации вх. | -20mA |
| Макс. темп. перехода | 150°C |
| Output clamp current max | 20mA |
| Output drive current low | 8mA |
| Output drive current high | -8mA |
| Диап. темп. хр. | -65°C to 150°C |
| Propagation delay max at 5v | 7ns |
| Continuous output current max | 25mA |
| Continuous supply current max | 50mA |
| Input low level voltage max 2v | 0.5V |
| Input low level voltage max 3v | 0.9V |
| Low level input voltage max 2V | 0.5V |
| Low level input voltage max 3V | 0.9V |
| High level input voltage min 2V | 1.5V |
| High level input voltage min 3V | 2.1V |
| Input high level voltage min 2v | 1.5V |
| Input high level voltage min 3v | 2.1V |
| Input low level voltage max 5.5v | 1.65V |
| Low level input voltage max 5 5V | 1.65V |
| High level input voltage min 5 5V | 3.85V |
| Input high level voltage min 5.5v | 3.85V |
| Continuous current through vcc or gnd | ±50mA |
