Документация
Моностабильный мультивибратор, 2 канала
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Мультивибраторы
У поставщиков
1 421 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 421 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,15 |
| от 34 | 19,31 |
| от 68 | 18,20 |
| от 135 | 16,78 |
| от 270 | 15,40 |
Описание

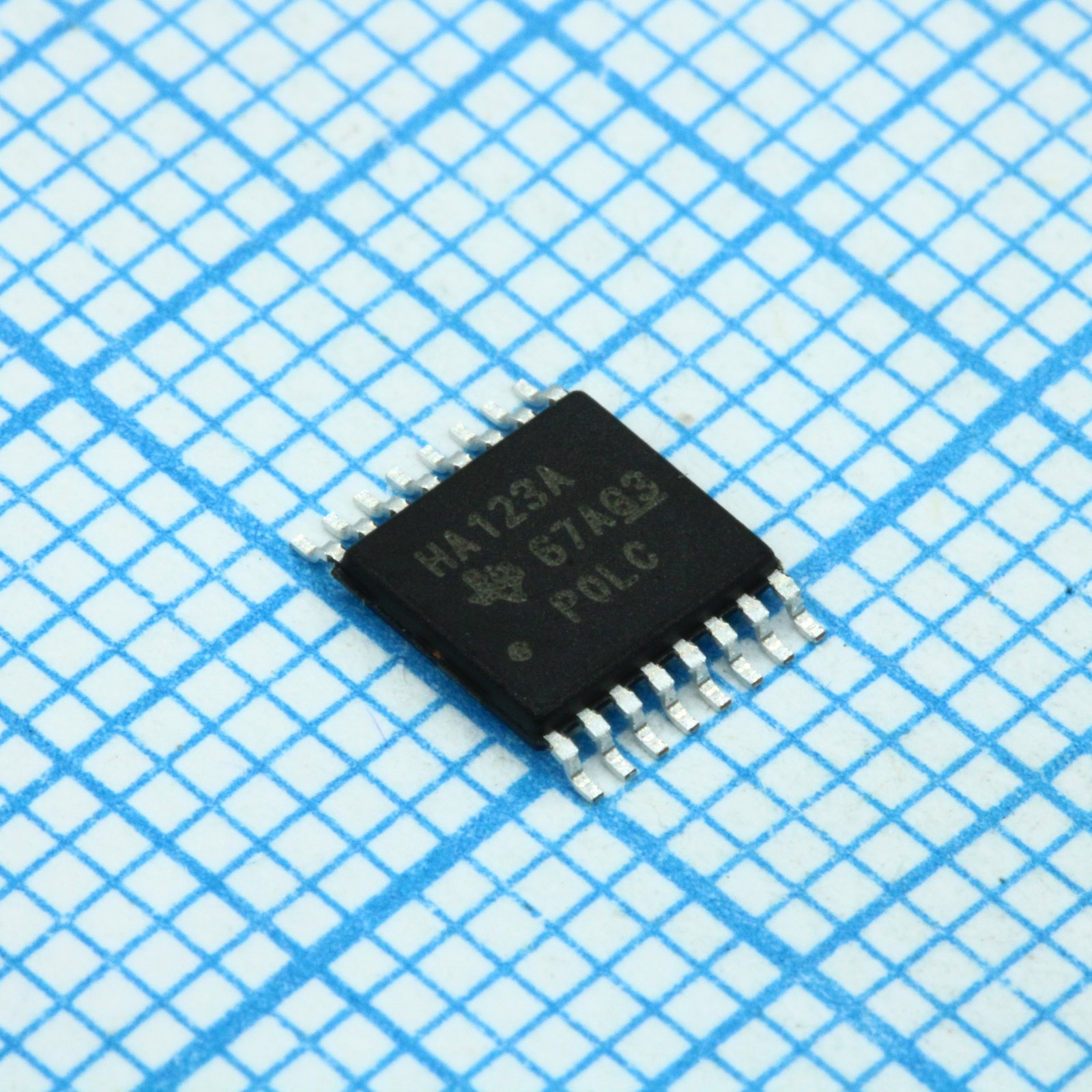

Микросхема Texas Instruments SN74AHC123APWR — это сдвоенный моностабильный мультивибратор с возможностью перезапуска. Работает в расширенном температурном диапазоне от -40 до +85 °C, выпускается в компактном корпусе TSSOP-16. Применяется в промышленной автоматике и цифровых устройствах для формирования импульсов заданной длительности.
Технические характеристики
| Корпус | TSSOP (PW) |
| Каналы | 2 |
| Тип монтажа | SMD |
| Тип устройства | Dual retriggerable monostable multivibrator |
| Артикул | SN74AHC123APWR |
| Логическое семейство | AHC |
| Retriggerable | Да |
| Edge triggered | Да |
| Защита от ЭСР | 2000-V HBM, 200-V MM, 1000-V CDM |
| Overriding clear | Да |
| Количество выводов корпуса | 16 |
| Защелка | Exceeds 100 mA per JESD 78, Class II |
| Диапазон питания | 2V to 5.5V |
| Примечание | АГ3 |
| Input schmitt trigger | Да |
| Тип упаковки | Лента и катушка (лента в катушке) |
| External timing components | Capacitor between Cext and Rext/Cext; resistor between Rext/Cext and VCC |
| Glitch free power up reset | Да |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | DUAL RETRIG MULTIVIB 16-TSSOP |
| Output pulse duration control | External resistor and capacitor; CLR can reduce pulse |
| Рабочая температура | -40В°C ~ 85В°C |
Заметили ошибку в описании или параметрах?
