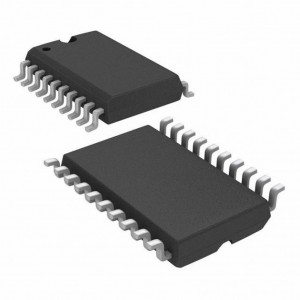

Микросхема SN74ACT574DWR
У поставщика
У поставщиков
1 856 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 856 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,56 |
| от 47 | 78,91 |
| от 93 | 74,42 |
| от 185 | 70,48 |
| от 370 | 67,84 |
Описание
Микросхема SN74ACT574DWR от Texas Instruments — это восьмиканальный D-триггер с буферизированными трёхстабильными выходами. Работает в корпусе SOIC с 20 выводами, поддерживает напряжение питания до 5.5 В и обеспечивает задержку распространения от 1.5 нс. Применяется в промышленной автоматике и цифровых системах для временного хранения данных и управления шинами.
Технические характеристики
| Tphl | 1.5ns |
| Tphz | 1.5ns |
| Tplh | 2ns |
| Tplz | 1.5ns |
| Tpzh | 1.5ns |
| Tpzl | 1.5ns |
| Корпус | SOIC DW |
| Эко-план | RoHS & Green |
| Тип монтажа | SMD |
| Время удерж. | 1ns |
| Время установки | 2.5ns |
| Покрытие выводов | NIPDAU |
| Тип выхода | 3-state |
| Артикул | SN74ACT574DWR |
| Логическое семейство | ACT |
| Выводы корпуса | 20 |
| Пиковая температура MSL | Level-1-260C-UNLIM |
| Тип компонента | Octal D-Type Edge-Triggered Flip-Flop with 3-State Outputs |
| Flip flop type | D-type edge-triggered |
| Число бит | 8 |
| Voh at ioh 24ma | 4.7V |
| Voh at ioh 50ua | 5.4V |
| Vol at iol 24ma | 0.44V |
| Vol at iol 50ua | 0.1V |
| Ii input current | ±1μA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Вх. емкость | 4.5pF |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Icc supply current | 40μA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 0V |
| Pulse duration min | 4ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Макс. тактовая частота | 85MHz |
| Input clamp current | ±20mA |
| Диап. вх. напр. | 0V to VCC |
| Ci input capacitance | 4.5pF |
| Ioz output impedance | ±2.5μA |
| Number of flip flops | 8 |
| Output clamp current | ±20mA |
| Диап. вых. напр. | 0V to VCC |
| Вх. ток утечки | ±1μA |
| Input transition rate | 8ns/V |
| Max propagation delay | 9ns |
| Макс. задержка распространения | 9ns |
| Aicc ttl input current | 1.5mA |
| Ток утечки вых. | ±2.5μA |
| Ном. напряжение питания | 5V |
| Low level input voltage | 0.8V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| High level input voltage | 2V |
| Low level output current | 24mA |
| Supply current quiescent | 40μA |
| Continuous output current | ±50mA |
| Continuous supply current | ±200mA |
| High level output current | -24mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Package thermal impedance | 58°C/W |
| Input accepts voltage up to | 5.5V |
| Макс. входное низкое напряжение | 0.8V |
| Абс. макс. напряжение питания | 7V |
| Мин. Uвх высокого уровня | 2V |
| Input ttl voltage compatible | Да |
| Макс. длительный выходной ток | ±50mA |
| Cpd power dissipation capacitance | 40pF |
| Input transition rise fall rate max | 8ns/V |
| Low level output voltage at 24ma 4v5 | 0.44V |
| Low level output voltage at 24ma 5v5 | 0.44V |
| Low level output voltage at 50ua 4v5 | 0.1V |
| Low level output voltage at 50ua 5v5 | 0.1V |
| Continuous current through vcc or gnd | ±200mA |
| High level output voltage at 24ma 4v5 | 3.76V |
| High level output voltage at 24ma 5v5 | 4.76V |
| High level output voltage at 50ua 4v5 | 4.4V |
| High level output voltage at 50ua 5v5 | 5.4V |
| Supply current increase per input at 3v4 | 1.5mA |
| Количество контактов | 20 |
