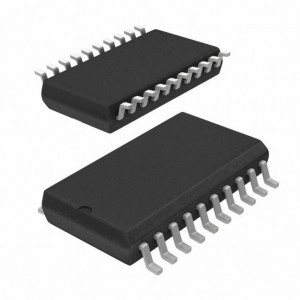

Микросхема SN74AC574DWR
У поставщика
ПроизводительTexas Instruments
Ед. изм.шт
У поставщиков
4 005 шт.
Норм. уп.: 2000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 159,44 |
| от 6 | 148,81 |
| от 12 | 143,50 |
| от 25 | 136,06 |
Цены поставщиков
Склад 13
В наличии:4 005 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,53 |
| от 67 | 97,52 |
| от 134 | 93,48 |
| от 267 | 89,94 |
| от 533 | 87,55 |
Описание
Микросхема SN74AC574DWR от Texas Instruments — это восьмиканальный D-триггер с буферизированным выходом. Работает при напряжении от 2 до 6 В, обеспечивает высокую помехоустойчивость и скорость переключения. Выпускается в компактном корпусе SOIC-20. Применяется в промышленной автоматике и цифровых системах для временного хранения и синхронизации данных.
Технические характеристики
| Тип | Логические - Буферы, Драйверы, Приемники, Трансиверы |
| Тип выхода | 3-state |
| Логическое семейство | AC (Advanced CMOS) |
| Корпус | SO-20 |
| Trigger type | positive edge |
| Тип монтажа | SMD |
| Число бит | 8 |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Диап. вх. напр. | 0V to VCC |
| Диап. вых. напр. | 0V to VCC |
| Тип. входная емкость | 4.5pF |
| Макс. задержка распространения | 8.5ns at 5V |
| Макс. ток покоя | 40µA |
| Ток покоя тип. | 4µA |
| Тепловое сопротивление JA | 58°C/W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. ток утечки входа | ±1µA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Макс. ток утечки | ±2.5µA |
| Low level output current max | 12mA at 3V, 24mA at 4.5V/5.5V |
| High level output current min | -12mA at 3V, -24mA at 4.5V/5.5V |
