Восьмиразрядный D-триггер защелка с прямой трансляцией SO20W
У поставщика
ПроизводительTexas Instruments
КатегорияЛогические - Триггеры
У поставщиков
567 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт134,22 ₽
Сумма1 342,20 ₽
+ доплата 490,00 ₽
В наличии567 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 16 — 125,29 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 342,20 ₽. До заказа без доплаты не хватает 15 957,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 342,20 ₽
Описание

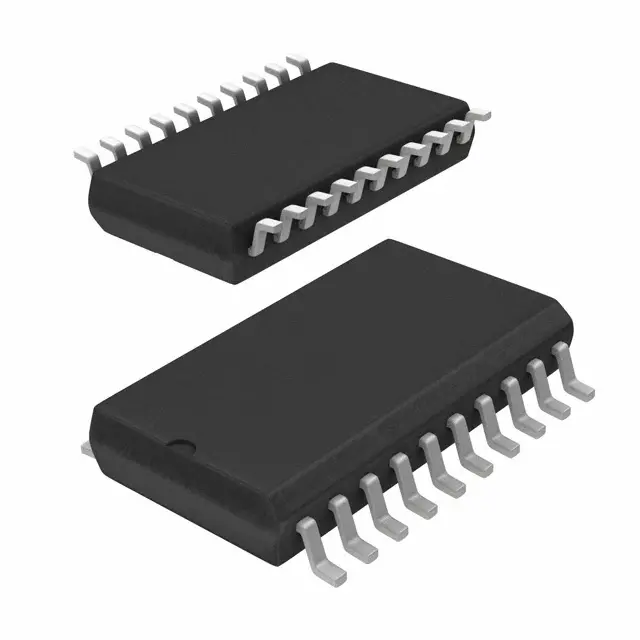

Микросхема SN74ABT573ADWR от Texas Instruments — восьмиразрядный D-триггер-защелка с прямой трансляцией. Выполнена в корпусе SO20W, работает в диапазоне температур от -40 до +85 °C. Подходит для буферизации данных и временного хранения сигналов в промышленной автоматике и цифровых интерфейсах.
Технические характеристики
| ЭСР HBM | 2000V |
| Корпус | SOIC-20 (DW) |
| Функция | Octal transparent D-type latch |
| Кол-во выводов | 20 |
| Описание | Octal Transparent D-Type Latches with 3-State Outputs |
| Тип выхода | 3-state |
| Артикул | SN74ABT573ADWR |
| Ioff feature | Да |
| Логическое семейство | ABT |
| Код упаковки | DW |
| Тип монтажа | SMD |
| Информация для заказа | Упаковка: лента и катушка; Маркировка верхней стороны: ABT573A; Заказной номер: SN74ABT573ADWR |
| Число бит | 8 |
| Модель машины ЭСР | 200V |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Ток ограничения входа | -18mA |
| Защелка | >500mA per JEDEC JESD 17 |
| Ток ограничения выхода | -50mA |
| Тепловое сопротивление Rja | 58°C/W |
| Примечание | ИР33 |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Ток выхода низкого уровня | 64mA |
| Дребезг земли выхода, тип. | <1V at VCC=5V, TA=25°C |
| Выходной ток высокого уровня | -32mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. входное напряжение | 7V |
| Поддержка частичного отключения питания | Да |
| Макс. напряжение питания | 7V |
| Макс. входное низкое напряжение | 0.8V |
| Мин. Uвх высокого уровня | 2V |
| Описание (англ.) | OCT TRANSP D-TYP LATCH 20SOIC |
| Absolute max output current low | 128mA |
| Макс. скорость нарастания/спада входного сигнала | 5ns/V |
| Absolute max output voltage power off | 5.5V |
| Рабочая температура | -40В°C ~ 85В°C |
