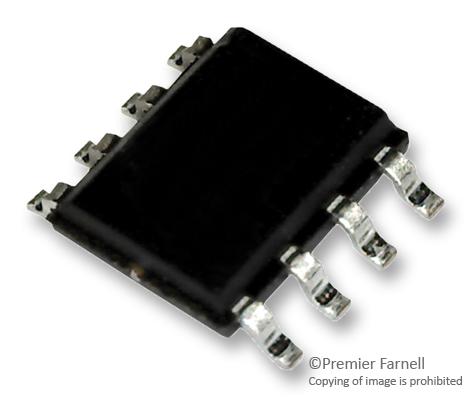

МИКРОСХЕМЫ SN65HVD12DR, приемопередатчик интерфейса RS-422/RS-485 Texas Instruments, 1 канал, 1 Мб/с, корпус SOIC-8
У поставщика
ПроизводительTexas Instruments
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
7 912 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:5 437 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,16 |
| от 96 | 71,36 |
| от 191 | 68,14 |
| от 382 | 65,31 |
| от 764 | 63,40 |
Склад 15
В наличии:2 475 шт
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 25 | 72,85 |
Описание
Микросхема SN65HVD12DR от Texas Instruments представляет собой приемопередатчик интерфейсов RS-422 и RS-485. Устройство обеспечивает скорость передачи данных до 1 Мбит/с и выполнено в компактном корпусе SOIC-8. Предназначена для организации надежной дифференциальной передачи данных в промышленных сетях и системах автоматизации.
Технические характеристики
| Тип | RS-485/RS-422 transceiver |
| Ток, А | 1 mA |
| Корпус | SOIC-8 |
| Особенности | Thermal shutdown protection, Glitch-free power-up and power-down protection, Open-circuit, idle-bus, and shorted-bus failsafe receiver, Low-current standby mode |
| Тип монтажа | SMD |
| Footprint | SN75176 |
| Кол-во выводов | 8 |
| Unit loads | 1/8 |
| Описание | 3.3-V RS-485 Transceiver |
| Артикул | SN65HVD12DR |
| Применение | Digital motor control, Utility meters, Chassis-to-chassis interconnects, Electronic security stations, Industrial process control, Building automation, Point-of-sale terminals and networks |
| Signaling rate | 1Mbps |
| Max nodes on bus | 256 |
| Размер корпуса | 4.90mm x 3.91mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Соответствие стандартам | ANSI TIA/EIA-485-A, ISO 8482:1993 |
| Напряжение, В | 5 V |
| Ном. напряжение питания | 3.3V |
| Типовой ток в режиме ожидания | 1µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Bus pin esd protection hbm | 16kV |
| Bus pin short circuit protection max | 12V |
| Bus pin short circuit protection min | -7V |
