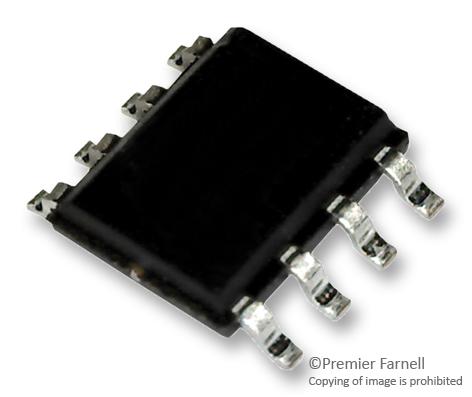

Микросхема SN65HVD1050DR
У поставщика
У поставщиков
1 839 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 839 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 121,76 |
| от 35 | 114,14 |
| от 69 | 108,08 |
| от 138 | 102,75 |
| от 275 | 99,16 |
Описание
Микросхема SN65HVD1050DR от Texas Instruments представляет собой высокоскоростной CAN-трансивер. Она предназначена для организации надежной связи в сетях контроллеров с интерфейсом CAN (Controller Area Network). Устройство отличается низким энергопотреблением и повышенной устойчивостью к электростатическим разрядам, что делает его пригодным для использования в промышленной автоматизации и автомобильной электронике.
Технические характеристики
| Modes | high-speed, silent (listen-only) |
| Корпус | SOIC-8 |
| Особенности | high electromagnetic immunity, very low electromagnetic emissions, dominant time-out function, glitch-free power-up and power-down bus inputs and outputs, overtemperature shutdown |
| Тип монтажа | SMD |
| Стандарт | ISO 11898-2 |
| Кол-во выводов | 8 |
| Описание | EMC optimized CAN bus transceiver |
| Артикул | SN65HVD1050DR |
| Применение | Industrial Automation, DeviceNet Data Buses, SAE J2284 High-Speed CAN Bus for Automotive, SAE J1939 Standard Data Bus Interface, ISO11783 Standard Data Bus Interface, NMEA2000 Standard Data Bus Interface |
| Производитель | Texas Instruments |
| Размер корпуса | 4.90mm × 3.91mm |
| Опорное напряжение | VCC/2 |
| Signaling rate max | 1Mbps |
| Signaling rate min | 20kbps |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон синфазного напряжения | -12V to 12V |
| Диап. раб. темп. | -40°C to 125°C |
| Transient voltage withstand | -200V to 200V |
| Logic input high voltage max | 5.5V |
| Logic input high voltage min | 2.1V |
| Описание (англ.) | EMC CAN TRANSCEIVER 8-SOIC |
| Dominant bus output voltage canh | 4.75V to 5.2V (VCC=4.5V to 5.5V) |
| Bus fault protection voltage range | -27V to 40V |
| Рабочая температура | -40°C ~ 125°C |
