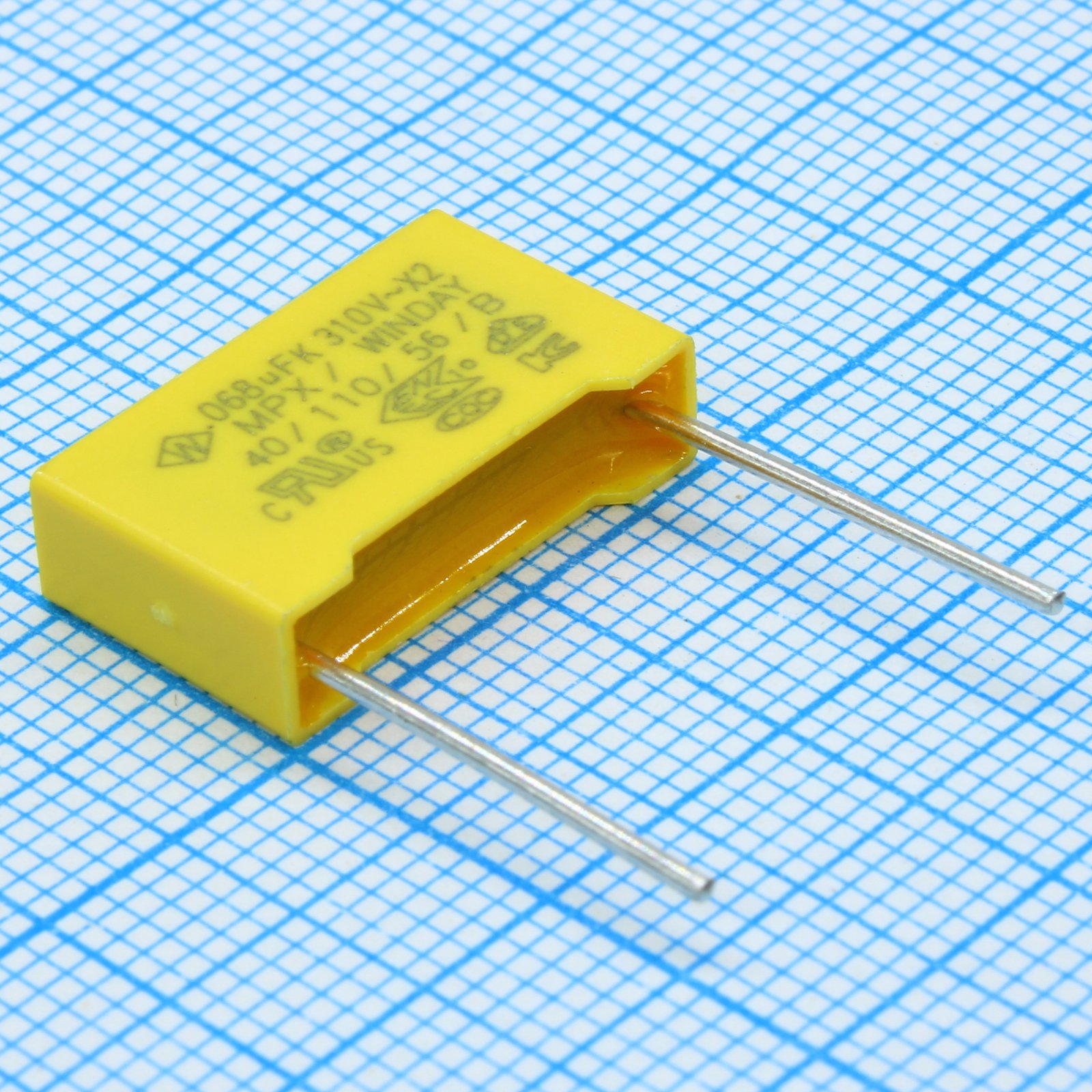

Пленочный конденсатор X2, 310VAC, 0.068мкФ ± 10%, размер 18 х 5 х 11 мм, Р=15 мм, +110°C
У поставщика
ПроизводительAnXon
КатегорияКонденсаторы пленочные
У поставщиков
1 027 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,17 ₽
Сумма817,00 ₽
+ доплата 490,00 ₽
В наличии1 027 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 200 — 7,49 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 817,00 ₽. До заказа без доплаты не хватает 16 483,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 817,00 ₽
Описание
Пленочный конденсатор X2 от AnXon для подавления электромагнитных помех. Рассчитан на напряжение 310 В переменного тока, емкость 0,068 мкФ с точностью ±10%. Корпус размером 18 х 5 х 11 мм с шагом выводов 15 мм, рабочая температура до +110°C. Применяется в импульсных блоках питания и бытовой электронике в качестве помехоподавляющего фильтра.
Технические характеристики
| Ёмкость | 0.068μF |
| Номинальное напряжение | 1000 В |
| Допуск | 10 % |
| Корпус | Radial leaded, solvent resistant plastic case UL 94 V-0 |
| Монтаж | Выводной |
| Диэлектрик | Металлизированная полипропиленовая пленка |
| Серия | AXX2 |
| Код корпуса | D1XX |
| Компонент | EMI Suppression Capacitor Class-X2 |
| Клеммы | Tinned wire radial leads |
| Размеры | 18 x 11 x 5 mm |
| Шаг выводов | 15mm |
| Применение | Across-the-line EMI suppression requiring X2 safety classification; not for use in series-with-mains applications |
| Длина вывода | 15mm |
| Артикул | SMXVH683KD1XXAB1515 |
| Конструкция | Metallized polypropylene film encapsulated in self-extinguishing solvent resistant plastic case with thermosetting resin material meeting UL 94 V-0 |
| Формовка выводов | B (straight) |
| Класс безопасности | X2 |
| Диаметр вывода | 0.8mm |
| Код емкости | 683 |
| Номинальное AC напряжение | 310Vac |
| Климатическая категория | 40/110/56 |
| Темп. диапазон | -40°C to +110°C |
| Коэффициент рассеяния | ≤10 x 10^-4 at 1kHz, 1Vrms max at 20°C |
| Стандарт | GB/T 6346.14 (IEC 60384-14) |
| Примечание | фильтр X2 0.068uF 10% 310Vac P:15mm |
| Допуск емкости | ±10% (K) |
| Сопр. изоляции | ≥15000MΩ at 100Vdc, 60s, 20°C |
| Тип упаковки | Bulk (россыпь) |
| Диапазон ёмкости серии | 0.001μF to 4.7μF |
| Passive flammability class | B |
| Описание (англ.) | Cap Film Suppression X2 0.47uF 310VAC PP 20% (26 X 7 X 16.5mm) Radial 22.5mm 110C Automotive Loose |
| Voltage proof between terminals | 1333Vdc, 60s |
| Voltage proof between terminal and case | 2120Vac, 60s |
