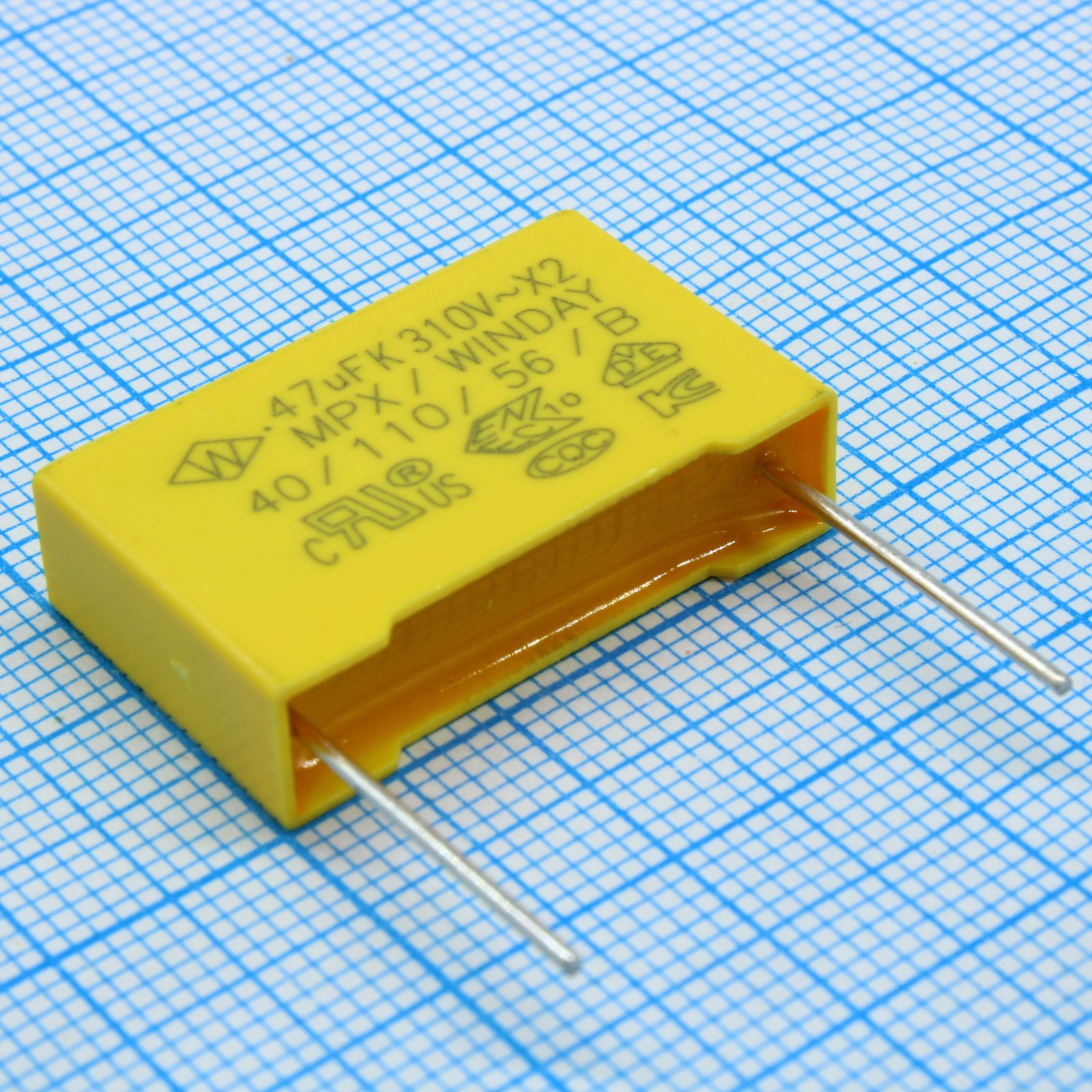

Пленочный конденсатор X2, 310VAC, 0.47мкФ ± 10%, размер 26.5 х 7 х 16,5 мм, Р=22.5 мм, +110°C
У поставщика
ПроизводительAnXon
КатегорияКонденсаторы пленочные
У поставщиков
2 868 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,01 ₽
Сумма1 050,50 ₽
+ доплата 490,00 ₽
В наличии2 868 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 60 — 19,88 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 050,50 ₽. До заказа без доплаты не хватает 16 249,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 050,50 ₽
Описание
Пленочный конденсатор X2 от AnXon на 310 В переменного тока. Емкость 0,47 мкФ с точностью ±10%, корпус 26,5 х 7 х 16,5 мм и шагом выводов 22,5 мм. Рабочая температура до +110°C. Применяется в фильтрах помехозащиты и импульсных блоках питания промышленной и бытовой электроники.
Технические характеристики
| Ёмкость | 0.47uF |
| Номинальное напряжение | 25 В |
| Допуск | 10 % |
| Корпус | SMD |
| Монтаж | Выводной |
| Диэлектрик | X7R |
| Ширина | 26.5mm |
| Высота | 16.5mm |
| Серия | AXX2 |
| Толщина | 7mm |
| Размеры | 26.5 x 7 x 16.5 mm |
| Шаг выводов | 22.5mm |
| Применение | For worldwide use in electromagnetic interference (EMI) suppression in across-the-line applications requiring X2 safety classification. Not for use in 'series with mains' type applications. |
| Длина вывода | 15mm |
| Артикул | SMXVG474KE2XXAB2315 |
| Конструкция | Metallized polypropylene film with radial leads of tinned wire, encapsulated in self-extinguishing solvent resistant plastic case with thermosetting resin material meeting UL 94 V-0 requirements |
| Формовка выводов | B (Straight 15mm) |
| Marking type | MPX |
| Класс безопасности | X2 |
| Диаметр вывода | 0.8mm |
| Marking class | X2 |
| Тип компонента | EMI Suppression Capacitor Class-X2 |
| Номинальное AC напряжение | 310Vac |
| Номин. напряжение DC | 275Vac |
| Климатическая категория | 40/110/56 |
| Marking tolerance | K=±10% |
| Коэффициент рассеяния | ≤10 x 10^-4 at 1kHz, (1Vrms Max. at 20°C) |
| Стандарт | GB/T 6346.14 (IEC 60384-14) |
| Marking capacitance | 0.47uF |
| Marking flammability | B |
| Примечание | фильтр X2 0.47uF 10% 310Vac P:22.5mm |
| Допуск емкости | ±10% |
| Сопр. изоляции | C ≤ 0.33uF: IR ≥ 15000MΩ; C > 0.33uF: IRxC ≥ 5000s (100Vdc, 60sec / 20°C) |
| Marking rated voltage | 310V~ |
| Тип упаковки | Bulk (россыпь) |
| Marking climatic category | GMF 40/110/56 |
| Passive flammability class | B |
| Диап. раб. темп. | -40°C to +110°C |
| Описание (англ.) | Cap Film Suppression X2 0.47uF 310VAC PP 20% (26 X 7 X 16.5mm) Radial 22.5mm 110C Automotive Loose |
| Termination robustness bending | 4 x 90°, 2 times/bend |
| Termination robustness tensile | 10N (±10%) for d ≤ 0.8mm, duration 10s±1s |
| Voltage proof between terminals | 310Vac x 4.3 (DC), 60s |
| Voltage proof between terminal and case | 310Vac x 200% + 1500Vac, 60sec |
