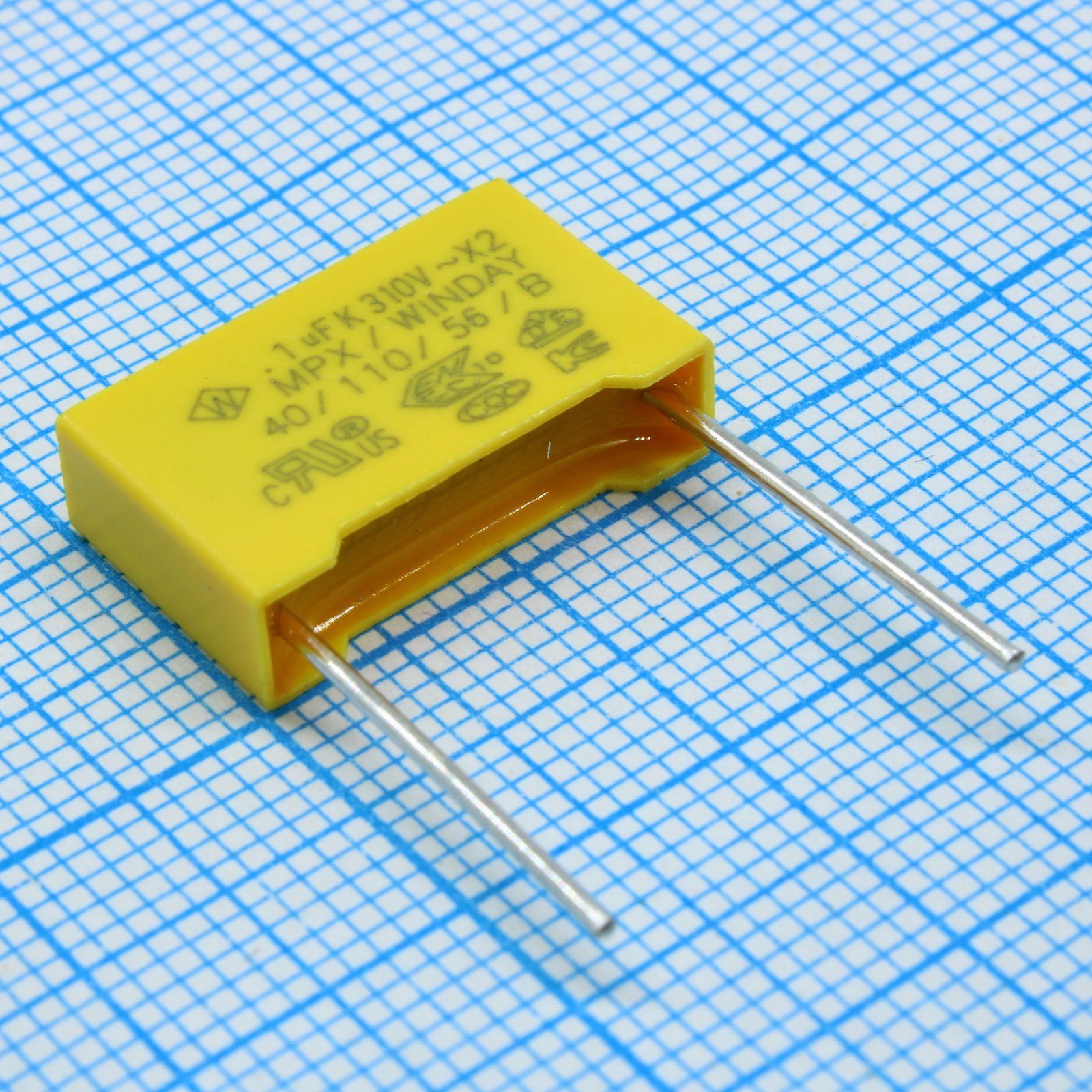

Пленочный конденсатор X2, 310VAC, 0.1мкФ ±10%, размер 18х5х11мм, Р=15 мм, 110°C
У поставщика
ПроизводительAnXon
КатегорияКонденсаторы пленочные
У поставщиков
1 565 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,49 ₽
Сумма849,00 ₽
+ доплата 490,00 ₽
В наличии1 565 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 200 — 7,80 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 849,00 ₽. До заказа без доплаты не хватает 16 451,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 849,00 ₽
Описание
Пленочный конденсатор X2 от AnXon для подавления электромагнитных помех. Рассчитан на напряжение 310 В переменного тока, емкость 0,1 мкФ с допуском ±10%. Компактный радиальный корпус 18х5х11 мм с шагом выводов 15 мм, рабочая температура до 110°C. Применяется в импульсных блоках питания и фильтрах бытовой электроники.
Технические характеристики
| Ёмкость | 0.1uF |
| Допуск | 10 % |
| Корпус | 1812 |
| Монтаж | Выводной |
| Диэлектрик | Металлизированная полипропиленовая пленка |
| Тип | MPX |
| Серия | SMXV-AC310V |
| Покрытие | Epoxy Resin (UL 94 V-0) |
| Ресурс | 1.25 x UR Vac 50Hz, 1000 hours at upper rated temperature |
| Вибрация | 10-55Hz, 0.75mm amplitude, 2h/axis (6h total) |
| Размеры | Pitch P: 15mm ±0.5; Высота, H: 11mm ±0.5; Length W: 18mm ±0.5; Длина вывода: 20mm ±0.5; Thickness T: 5mm ±0.5; Диаметр вывода: 0.8mm ±0.05 |
| Число электродов | Metal vapor coating (Zn-Al synthetic) |
| Применение | Across the line X2 applications, high frequency, DC, AC and pulse circuits |
| Артикул | SMXVG104KD1XXAB1515 |
| Формовка выводов | B (Straight 15mm) |
| Материал корпуса | Flame-retardant PBT (UL94 V-0) |
| Материал выводов | Tinned copper clad steel wire |
| Ном. напряжение | 310Vac |
| Паяемость | 95% of the surface tinning at 260C ±5C, 2s ±0.5s |
| Тип компонента | EMI Suppression Capacitor Class-X2 |
| Время пайки | 5s ±0.5s |
| Прочность на изгиб | 0.5 Kg, 4 x 90 degrees |
| Код емкости | 104 |
| Одобр. безоп. | UL60384-14, ENEC(VDE) IEC 60384-14:2013/AMD1:2016, KC K60384-14, CQC GB/T 6346.14-2015 |
| Диапазон емкости | 0.001uF (102) to 4.7uF (475) |
| Климатическая категория | 40/110/56/B |
| Прочность выводов | 1.0 Kg, 10s ±1s |
| Коэффициент рассеяния | 0.1% Max at 1KHz and 25C |
| Certificate numbers | KC: SU03034-12001C, SU03034-12002C, SU03034-12003D, SU03034-12004D, SU03034-17001A; UL: E302125; CQC: CQC13001096493; IEC: 40030283; ENEC: E302125 |
| Product code system | Тип: SMXV = X2; Напряжение, В: A = AC 310Vac; Код корпуса: D2X5 = 18*12*6; Допуск: K = ±10%; Шаг выводов: 15 = 15mm; Ёмкость: 104 = 100000pF = 100nF = 0.1uF; Длина вывода: 15 = 15mm; Internal use: G; Формовка выводов: B = Straight 15mm |
| Темп. хранения | -40C to 110C |
| Примечание | фильтр X2 0.10uF 10% 310Vac P:15mm |
| Допуск емкости | ±10% (K) |
| Сопр. изоляции | C <= 0.33uF: >= 15,000 MOhm; C > 0.33uF: >= 5,000 s (20C, 100V, 1min) |
| Влажное тепло (установившийся режим) | +40C, 93% RH, 56 days |
| Charge discharge cycles | 10000 cycles, 0.5sec/time |
| Rated voltage frequency | 50/60Hz |
| Тип упаковки | Bulk (россыпь) |
| Rapid temperature change | -40C to 110C, 5 cycles, 30 min duration |
| Пиковая температура пайки | 260C ±5C |
| Диап. раб. темп. | -40C to 110C |
| Описание (англ.) | Cap Film Suppression X2 0.1uF 310VAC PP 20% (17.5 X 5 X 11mm) Radial 15mm 110C |
| Voltage proof between terminals | 4.3UR Vdc, 60s |
| Voltage proof terminal to enclosure | UR x 200% + 1500Vac, 60sec |
