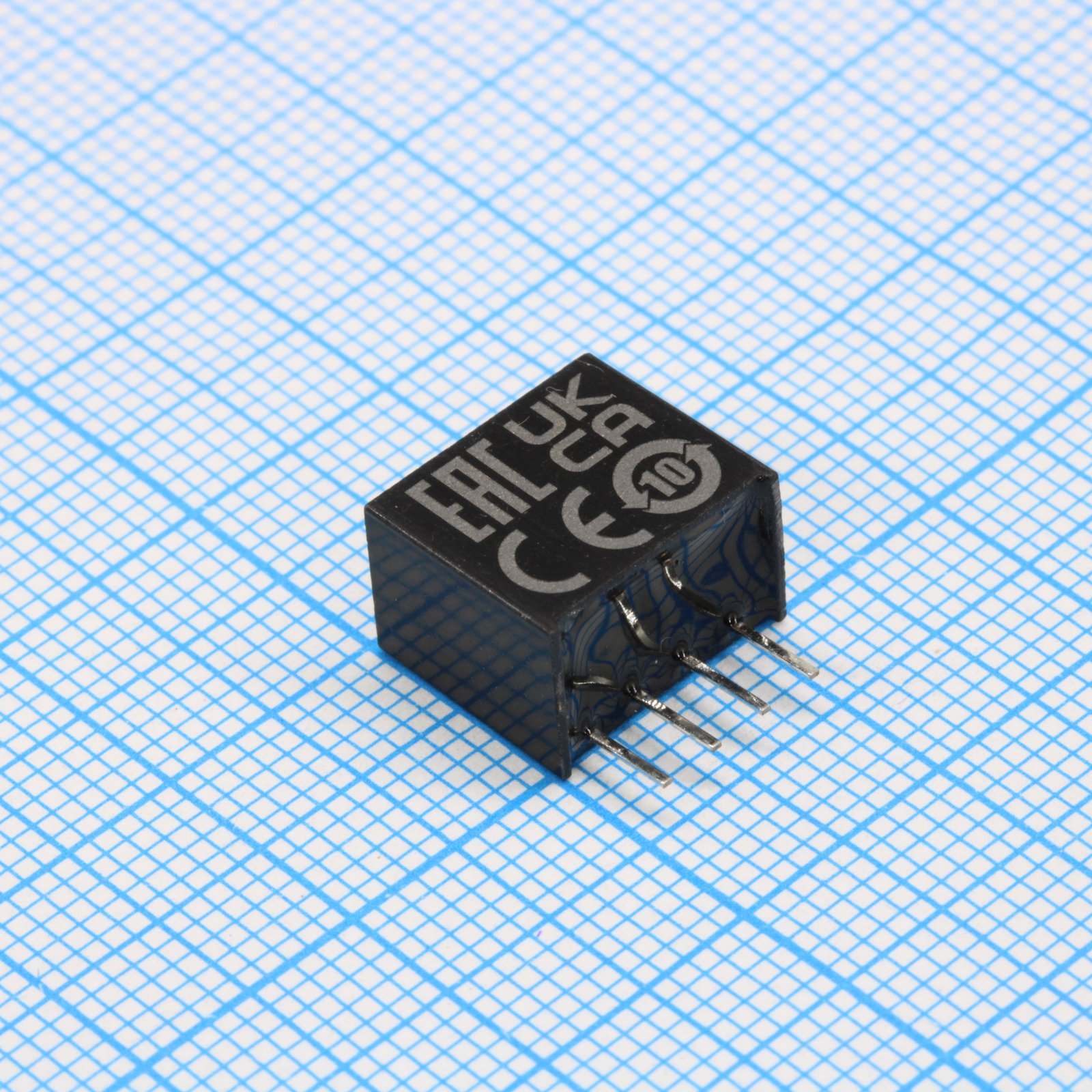

DC-DC нерег., 2Вт, вход 10.8…13.2В, выход 5В/400мА, изоляция 1500В DC, SIP4, 11.7х7.5х10.2мм, -40°С…+85°С
У поставщика
ПроизводительMEAN WELL
КатегорияDC-DC преобразователи
У поставщиков
111 шт.
Норм. уп.: 40
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт310,45 ₽
дешевле всех
Сумма620,90 ₽
+ доплата 750,00 ₽
В наличии61 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт396,53 ₽
Сумма793,06 ₽
+ доплата 490,00 ₽
В наличии50 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 374,23 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 793,06 ₽. До заказа без доплаты не хватает 16 506,94 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 793,06 ₽
Описание
DC-DC преобразователь MEAN WELL SMU02M-05N — нерегулируемый модуль мощностью 2 Вт в корпусе SIP4. Компонент рассчитан на входное напряжение 10.8…13.2 В и обеспечивает стабилизированный выход 5 В при токе до 400 мА. Устройство имеет гальваническую изоляцию 1500 В постоянного тока и предназначено для работы в диапазоне температур от -40°С до +85°С. Компактные габариты 11.7х7.5х10.2 мм делают его подходящим для встраиваемых решений в промышленной электронике.
Технические характеристики
| ЭСР | BS EN/EN61000-4-2 Level 3, 8KV air |
| MTBF | 2000Khrs min. MIL-HDBK-217F(25℃) |
| Модель | SMU02M-05N |
| Импульс | BS EN/EN61000-4-5 Level 2, 0.5KV Line-Line |
| Серия | SMU02-N |
| Охлаждение | Free-air convection |
| Корпус | SIP4 |
| Упаковка | 1.3g ; 42pcs/per tube, 6720pcs/160 tube/per carton |
| Тип монтажа | Выводной |
| Размер вывода | 0.50x0.30mm (0.02"x0.012") |
| Вибрация | 10 ~ 500Гц, 2G 10мин./1цикл, период 60мин. по каждой оси X, Y, Z |
| Размеры | 11.7*7.5*10.2mm (0.46*0.3*0.4 inch) |
| КПД | 86% |
| Устойчивость к пачкам импульсов | BS EN/EN61000-4-4 Level 1, 0.5KV |
| Описание | 2W SIP4 Package DC-DC Unregulated Converter series |
| Ном. мощность | 2W |
| Вх. фильтр | Internal capacitor |
| Минимальная нагрузка | 10% of full load |
| Материал корпуса | Non-Conductive black plastic (UL 94V-0 rated) |
| Pin tolerance | x.xx±0.05mm(x.xxx±0.002") |
| Импульсное напряжение | 18Vdc (100ms max.) |
| Кривая снижения мощности | 100% to 20% from -40℃ to +105℃, natural convection |
| Магнитное поле | BS EN/EN61000-4-8 Level 1, 1A/m |
| Вых. ток | 400mA |
| Вых. напряжение | 5V |
| Назначение выводов | 1: -Vin; 2: +Vin; 3: -Vout; 4: +Vout |
| Размеры | 11.7х7.5х10.2мм |
| Рег. линии | ±1.2% for 1% input variation |
| Рег. нагрузки | 8% |
| Рекомендуемый предохранитель | 500mA Slow-Blow Type |
| Пульсации и шум | 100mVp-p max. |
| Станд. безоп. | EAC TP TC 020/2011 approved |
| Влажн. хранения | 10 ~ 95% RH non-condensing |
| Температурный коэффициент | ±0.05% / ℃ |
| Точность напряжения | ±3% max. |
| Рабочая влажность | 5% ~ 95% RH non-condensing |
| Изоляция | 1500В DC |
| Мощность, Вт | 2 |
| Напр. изоляции | 1500VDC |
| Выдерживаемое напр. | I/P-O/P:1.5KVDC |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 Level 2, 3Vrms |
| Допуск размера | x.x±0.5mm(x.xx±0.02"), x.xx±0.25mm(x.xxx±0.01") |
| Диап. вх. напр. | 10.8 ~ 13.2Vdc |
| Темп. хранения | -55 ~ +125℃ |
| Частота перекл. | 200KHz min. |
| Раб. температура | -40 ~ +105℃ |
| Макс. темп. корпуса | +115℃ max. |
| Сопр. изоляции | I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH |
| Излучаемая эмиссия ЭМС | BS EN/EN55032(CISPR32) Class B without additional components |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 12Vdc |
| Емк. изоляции | 50pF |
| Температура пайки | 1.5mm from case of 3 ~ 5sec./265℃ max. |
| Кондуктивная эмиссия ЭМС | BS EN/EN55032(CISPR32) N/A |
| Входной ток при полной нагрузке | 194mA |
| Устойчивость к излучаемым помехам | BS EN/EN61000-4-3 Level 2, 3V/m |
| Защита от КЗ | Continuous, automatic recovery |
| Output capacitor load max | 470uF |
| Входное напряжение | 10.8…13.2В |
| Выходное напряжение | 5В |
| Выходной ток, А | 0,4 |
| Макс. входное напряжение DC, В | 13,2 |
| Мин. входное напряжение DC, В | 10,8 |
