DC-DC нерег., 2Вт, вход 4.5…5.5В, выход 5В/400мА, изоляция 1500В DC, SIP4, 11.7х7.5х10.2мм, -40°С…+85°С
У поставщика
ПроизводительMEAN WELL
КатегорияDC-DC преобразователи
У поставщиков
73 шт.
Норм. уп.: 42
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт339,48 ₽
дешевле всех
Сумма678,96 ₽
+ доплата 750,00 ₽
В наличии36 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт423,91 ₽
Сумма847,82 ₽
+ доплата 490,00 ₽
В наличии37 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 400,30 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 847,82 ₽. До заказа без доплаты не хватает 16 452,18 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 847,82 ₽
Описание

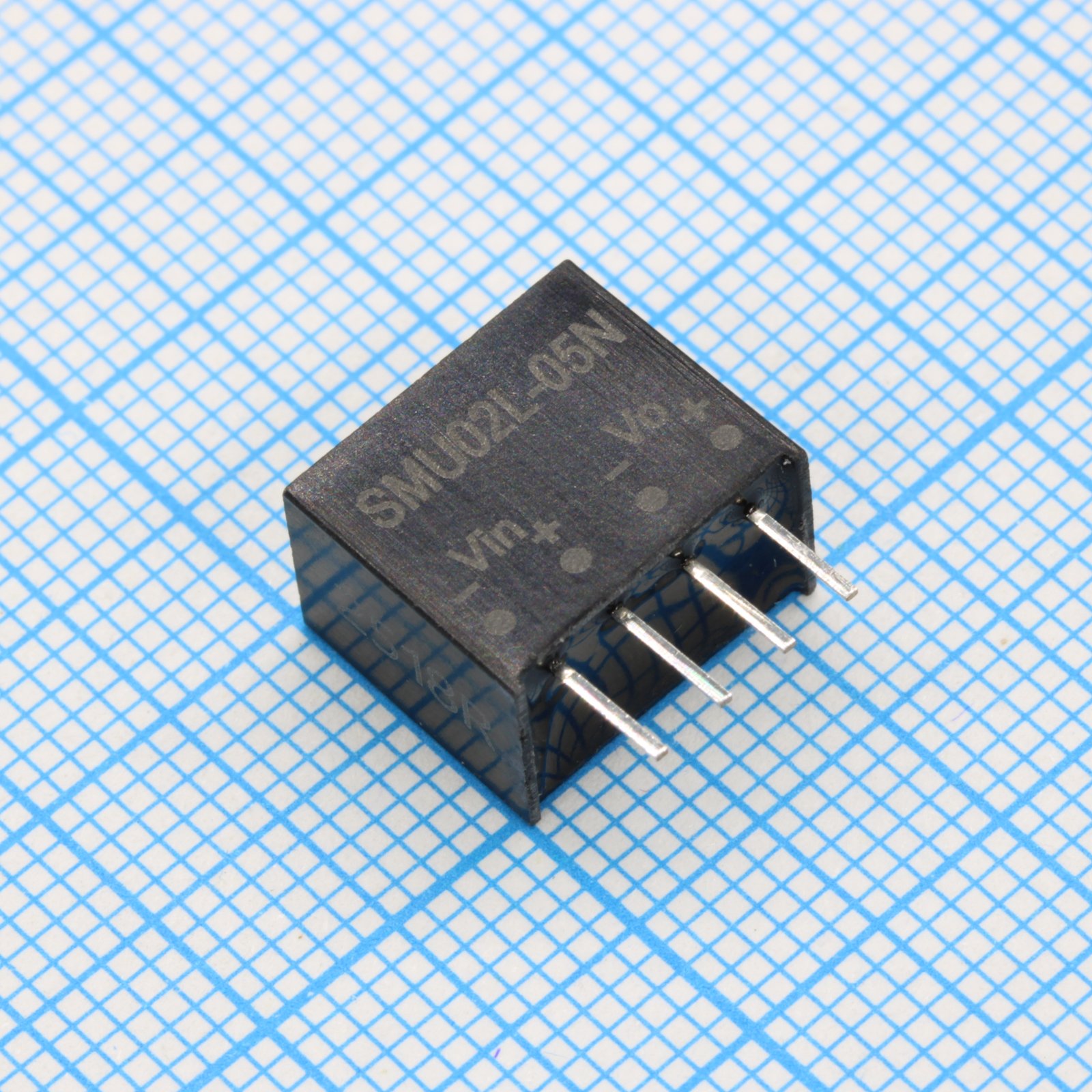

DC-DC преобразователь MEAN WELL SMU02L-05N — нерегулируемый модуль мощностью 2 Вт в компактном корпусе SIP4. Предназначен для преобразования входного напряжения 4.5…5.5 В в стабилизированные 5 В с выходным током до 400 мА. Обеспечивает гальваническую развязку 1500 В DC и работает в расширенном температурном диапазоне от -40°С до +85°С, что подходит для промышленной автоматики и систем с питанием от шины 5 В.
Технические характеристики
| ЭСР | BS EN/EN61000-4-2 Level 3, 8KV air |
| MTBF | 2000Khrs min, MIL-HDBK-217F (25°C) |
| Вес | 1.3g |
| Охлаждение | Free-air convection |
| Корпус | SIP4 |
| Тип монтажа | Выводной |
| Размер вывода | 0.50x0.30mm |
| Упаковка | 42pcs/tube, 6720pcs/carton |
| Вибрация | 10~500Hz, 2G 10min./cycle, 60min. each along X, Y, Z axes |
| Размеры | 11.7x7.5x10.2mm |
| КПД | 85% |
| Устойчивость к пачкам импульсов | BS EN/EN61000-4-4 Level 1, 0.5KV |
| Описание | 2W SIP4 DC-DC unregulated converter |
| Артикул | SMU02L-05N |
| Ном. мощность | 2W |
| Вх. фильтр | Internal capacitor |
| Минимальная нагрузка | 10% of full load |
| Пульсации и шум | 100mVp-p max |
| Материал корпуса | Non-conductive black plastic (UL 94V-0) |
| Импульсное напряжение | 9Vdc (100ms max) |
| Вых. ток | 400mA |
| Вых. напряжение | 5V |
| Назначение выводов | 1: -Vin; 2: +Vin; 3: -Vout; 4: +Vout |
| Устойчивость к импульсам | BS EN/EN61000-4-5 Level 2, 0.5KV Line-Line |
| Размеры | 11.7х7.5х10.2мм |
| Рег. линии | ±1.2% for 1% input variation |
| Рег. нагрузки | 8% |
| Температура корпуса | 115°C max |
| Реком. предохранитель | 1000mA Slow-Blow Type |
| Станд. безоп. | EAC TP TC 020/2011 approved |
| Влажн. хранения | 10%~95% RH non-condensing |
| Точность напряжения | ±3% max |
| Рабочая влажность | 5%~95% RH non-condensing |
| Изоляция | 1500В DC |
| Мощность, Вт | 2 |
| Напр. изоляции | 1500VDC |
| Диап. вх. напр. | 4.5~5.5V |
| Макс. емк. нагрузка | 470μF |
| Темп. хранения | -55~+125°C |
| Частота перекл. | 200kHz min |
| Раб. температура | -40~+105°C |
| Сопр. изоляции | 100MΩ / 500VDC / 25°C / 70% RH |
| Излучаемая эмиссия ЭМС | BS EN/EN55032(CISPR32) Class B without additional components |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 50pF |
| Ток входа без нагрузки | 20mA |
| Температура пайки | 265°C max, 3~5 sec, 1.5mm from case |
| Входной ток при полной нагрузке | 470mA |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8 Level 1, 1A/m |
| Устойчивость к излучаемым помехам | BS EN/EN61000-4-3 Level 2, 3V/m |
| Темп. коэф. | ±0.05%/°C |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 Level 2, 3Vrms |
| Защита от КЗ | Continuous, automatic recovery |
| Full load temperature range | -40~+85°C |
| Входное напряжение | 4.5…5.5В |
| Выходное напряжение | 5В |
| Выходной ток, А | 0,4 |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
