Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительMEAN WELL
КатегорияDC-DC преобразователи
У поставщиков
32 шт.
Норм. уп.: 20
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт286,91 ₽
дешевле всех
Сумма573,82 ₽
+ доплата 750,00 ₽
В наличии2 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт449,39 ₽
Сумма898,78 ₽
+ доплата 490,00 ₽
В наличии30 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 3 — 435,17 ₽ (−3%)
Заказ со склада «Склад 16» с этой позицией — 573,82 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
2 шт · Склад 16 · 573,82 ₽
Описание

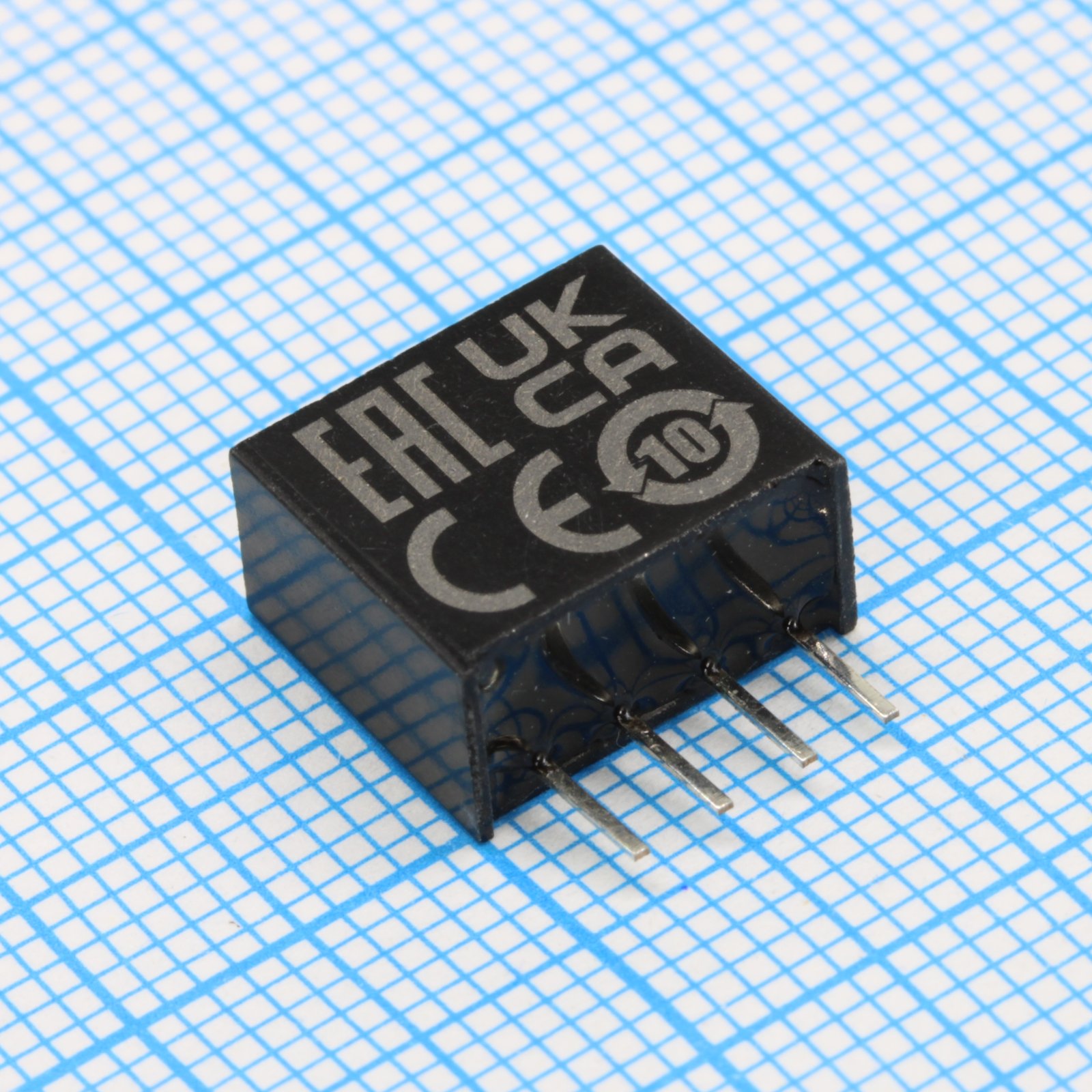

Преобразователь DC/DC на 1 Вт от MEAN WELL. Модель выдаёт стабильные 5 В при токе до 0.2 А, выполнена в компактном корпусе SIP4. Подходит для встраивания в схемы промышленной автоматики и распределённых систем питания.
Технические характеристики
| ЭСР | BS EN/EN61000-4-2 Level 3, ±8KV air |
| MTBF | 2000Khrs min. MIL-HDBK-217F(25C) |
| Модель | SMU01N-05N |
| Серия | SMU01-N |
| Вес | 1.3g |
| Охлаждение | Free-air convection |
| Корпус | SIP4 |
| Упаковка | 42pcs/per tube, 6720pcs/160 tube/per carton |
| Тип монтажа | Выводной |
| Размер вывода | 0.50x0.30mm (0.02x0.012 inch) |
| Гарантия | 3 years |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Вибрация | 10 ~ 500Гц, 2G 10мин./1цикл, период 60мин. по каждой оси X, Y, Z |
| Размеры | 11.7*6*10.2mm (0.46*0.24*0.4 inch) |
| КПД | 85% |
| Устойчивость к пачкам импульсов | BS EN/EN61000-4-4 Level 1, 0.5KV |
| Описание | 1W SIP4 Package DC-DC Unregulated Converter series |
| Ном. мощность | 1W |
| Вх. фильтр | Internal capacitor |
| Минимальная нагрузка | 10% of full load |
| Материал корпуса | Non-Conductive black plastic (UL 94V-0 rated) |
| Импульсное напряжение | 30Vdc (100ms max.) |
| Магнитное поле | BS EN/EN61000-4-8 Level 1, 1A/m |
| Вых. ток | 200mA |
| Вых. напряжение | 5V |
| Назначение выводов | 1: -Vin; 2: +Vin; 3: -Vout; 4: +Vout |
| Устойчивость к импульсам | BS EN/EN61000-4-5 Level 2, 0.5KV Line-Line |
| Рег. линии | ±1.2% for 1% input variation |
| Рег. нагрузки | 8% |
| Рекомендуемый предохранитель | 150mA Slow-Blow Type |
| Пульсации и шум | 75mVp-p max. |
| Станд. безоп. | EAC TP TC 020/2011 approved |
| Влажн. хранения | 10 ~ 95% RH non-condensing |
| Температурный коэффициент | ±0.05%/C |
| Точность напряжения | ±3% max. |
| Рабочая влажность | 5% ~ 95% RH non-condensing |
| Напр. изоляции | 1500VDC |
| Макс. ёмкостная нагрузка | 470uF |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 Level 2, 3V(e.m.f.) |
| Диап. вх. напр. | 21.6 ~ 26.4Vdc |
| Темп. хранения | -55 ~ +125C |
| Частота перекл. | 200KHz min. |
| Раб. температура | -40 ~ +105C |
| Макс. темп. корпуса | +115C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25C / 70% RH |
| Излучаемая эмиссия ЭМС | BS EN/EN55032(CISPR32) Class B without additional components |
| Входной ток без нагрузки | 5mA |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 50pF |
| Температура пайки | 1.5mm from case of 3 ~ 5sec./265C max. |
| Кондуктивная эмиссия ЭМС | BS EN/EN55032(CISPR32) N/A |
| Входной ток при полной нагрузке | 49mA |
| Устойчивость к излучаемым помехам | BS EN/EN61000-4-3 Level 2, 3V/m |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, automatic recovery |
| Описание (англ.) | Module DC-DC 24VIN 1-OUT 5V 0.2A 1W 4-Pin SIP |
