Преобразователь DC/DC, на печатную плату, 1 Вт
У поставщика
ПроизводительMEAN WELL
КатегорияDC-DC преобразователи
У поставщиков
4 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт457,08 ₽
Сумма914,16 ₽
+ доплата 490,00 ₽
В наличии4 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 3 — 451,78 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 914,16 ₽. До заказа без доплаты не хватает 16 385,84 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 914,16 ₽
Описание

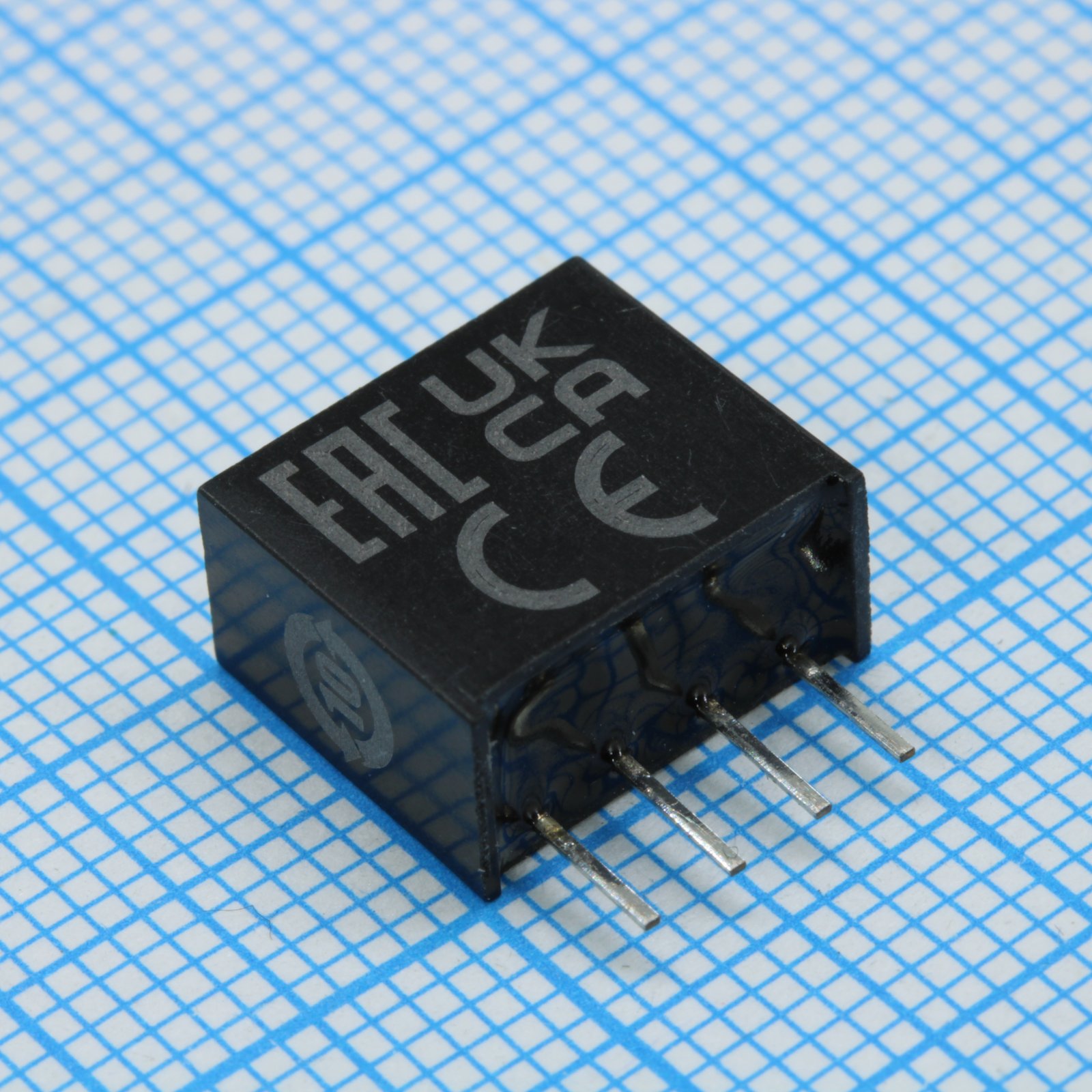

MEAN WELL SMU01L-12 — это DC/DC преобразователь мощностью 1 Вт для монтажа на печатную плату. Модель преобразует входное напряжение 5 В в стабильные 12 В при токе до 84 мА, выполнена в компактном корпусе SIP4. Подходит для применения в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 700khrs (MIL-HDBK-217F, 25°C) |
| Тип | Преобразователь постоянного тока |
| Мощность, Вт | 1 |
| Вес | 1.3g |
| Тип монтажа | сквозное отверстие |
| Компонент | SMU01L-12 |
| Вибрация | 10~500Hz, 2G |
| Размеры | 11.6 x 6.1 x 10.14 mm |
| Стандарт ЭМС | EN55032 Class B, FCC part 15 Class B |
| Стандарт ЭМС | EN61000-4-2,3,4,5,6,8 light industry level, criteria A |
| Вх. фильтр | capacitor type |
| Корпус | SIP4 |
| Кривая снижения мощности | 100% load up to 85°C, then linear derating to 0% at 90°C |
| Тип. КПД | 78% |
| Вых. напряжение | 12V |
| Рег. линии | ±1.2% for 1% input variation |
| Рег. нагрузки | ±8.0% |
| Защита предохранителем | 500mA |
| Точность напряжения | ±2.0% |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Ном. входное напряжение | 5V |
| Напр. изоляции | 1.5kVDC |
| Конфиг. выводов | 1: -Vin, 2: +Vin, 3: -Vout, 4: +Vout |
| Макс. вых. ток | 84mA |
| Мин. выходной ток | 0mA |
| Пульсации и шум выхода | 100mVp-p |
| Защита от перегр. | momentary, broken |
| Частота перекл. | 100kHz |
| Сопр. изоляции | 100MΩ at 500VDC |
| Входной ток без нагрузки | 32mA |
| Емк. изоляции | 80pF max |
| Входной ток при полной нагрузке | 265mA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.05%/°C (0~50°C) |
| Макс. рабочая темп. | 90°C |
| Мин. рабочая темп. | -40°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | momentary, broken |
| Описание (англ.) | DC/DC-Conv 5:12V 84mA 1W |
