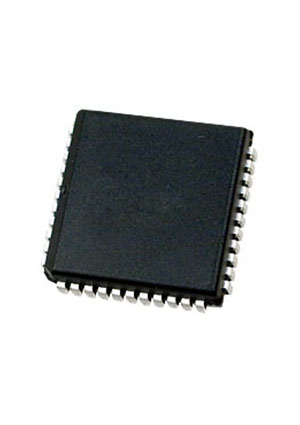

SMG061, датчик скорости поворота ось Х -/+240гр/с 7мв/гр 5В PLCC44
У поставщика
ПроизводительBosch
У поставщиков
1 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 5 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 368,47 |
| от 10 | 3 368,47 |
Описание
SMG061 — это датчик угловой скорости (гироскоп) от Bosch. Работает в диапазоне ±240°/с с чувствительностью 7 мВ/°/с при напряжении 5 В, корпус PLCC44 для поверхностного монтажа. Оснащён встроенным цифровым фильтром и функцией самодиагностики. Применяется в системах навигации и стабилизации промышленной автоматики.
Технические характеристики
| Тип | Angular Rate Sensor (Gyroscope) |
| Шум | <1.5°/s |
| Корпус | PLCC44 |
| Срок службы | >15000 hrs |
| Тип монтажа | SMD |
| Полоса пропускания | 27...33Hz |
| Self test | Triggered by BITEB low, outputs 60% FS at DAC pin |
| ESD рейтинг | 2.0kV (any pin) |
| Filter type | On-chip digital LP-filter, approx 3-pole-Bessel |
| Тип выхода | Analog, ratiometric to VDDA |
| Артикул | SMG061 |
| Чувствительность | 7mV/°/s |
| Shock impact | 1.2m |
| Non linearity | ±0.5% 2FS |
| Power on time | <1.0s |
| Vacuum sealed | Yes, on wafer level |
| Drive frequency | 5kHz/6kHz |
| Filter bandwidth | 30Hz |
| Measurement range | ±240°/s |
| Sensing principle | Micromachined oscillating polysilicon mass, two-chip concept |
| Supply current 3v3 | <12mA |
| Supply current 5v0 | <20mA |
| External components | 5 (for EMC and low pass filter) |
| Temperature gradient | 20K/min |
| Sensitivity tolerance | ±7% |
| Supply voltage analog | 5.0V |
| Cross axis sensitivity | <5.0% |
| Supply voltage digital | 5.0V or 3.3V |
| Диап. раб. темп. | -40°C to +105°C |
| Количество осей | 1 |
