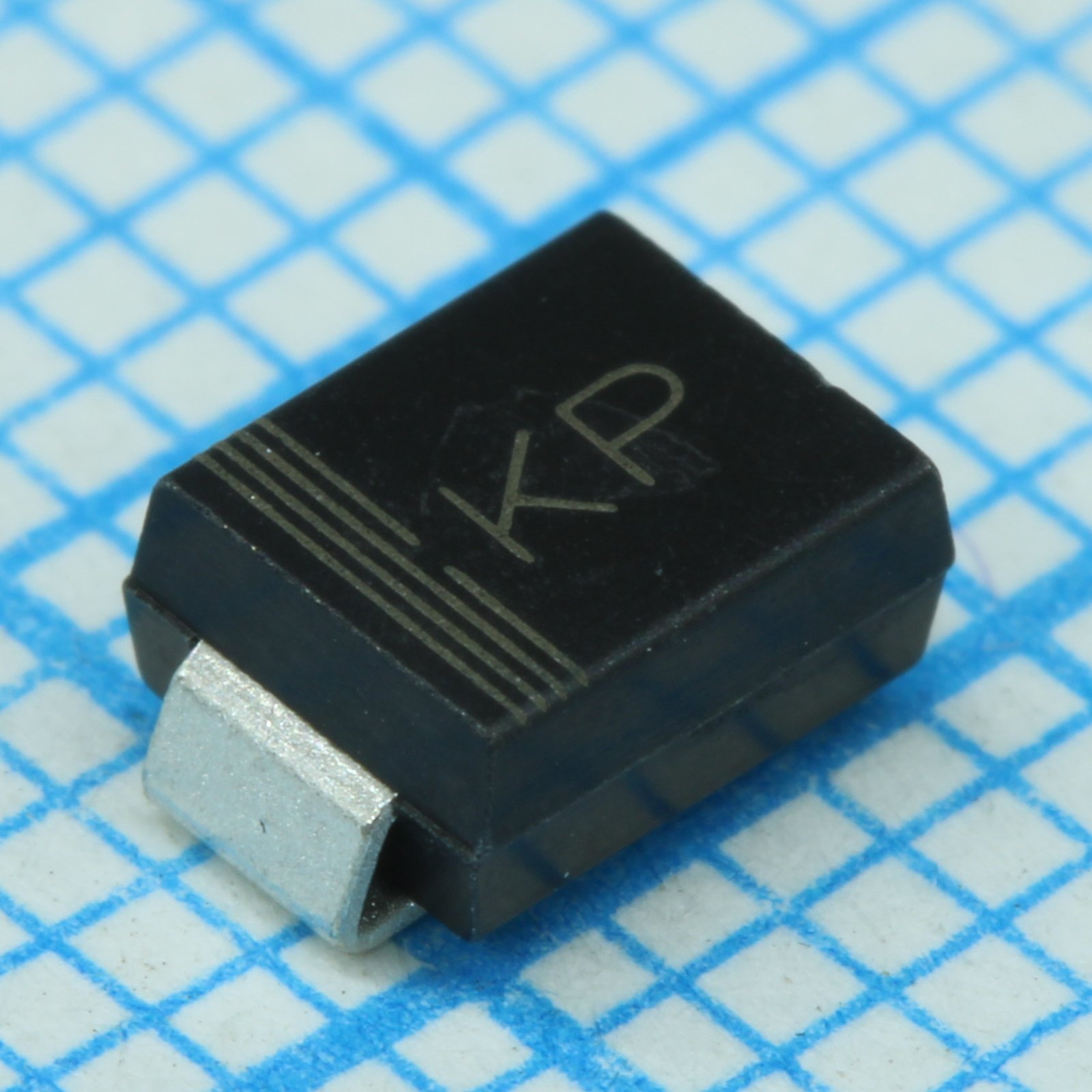

Диод защитный от перенапряжения - TVS (супрессор) 7.5В включение SMB
У поставщика
ПроизводительHOTTECH
КатегорияУстройства защиты
У поставщиков
9 698 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:9 498 шт
Срок поставки: до недели
Норм. уп.: 750
Минимальная партия: 152 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,57 |
| от 417 | 3,83 |
| от 750 | 3,22 |
| от 2 250 | 2,76 |
| от 3 750 | 2,48 |
Склад 12
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,14 |
| от 200 | 2,92 |
| от 2 000 | 2,56 |
Описание
Защитный диод TVS (супрессор) от HOTTECH. Компонент рассчитан на напряжение включения 7,5 В, выдерживает импульсную мощность до 600 Вт и время срабатывания менее 1 пс. Выполнен в корпусе SMB (DO-214AA) для поверхностного монтажа. Применяется для защиты цепей питания и сигнальных линий в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | TVS diode (unidirectional) |
| Серия | SMBJ |
| Вес | 0.088g |
| Корпус | SMB J-Bend (DO-214AA) |
| Особенности | Built-in strain relief, Low inductance, Excellent clamping capability, Fast response time typically less than 1.0ps from 0V to V(BR) for unidirectional types |
| Тип монтажа | SMD |
| Полярность | Unidirectional |
| Форма сигнала | 10/1000us |
| Рабочий цикл | 0.01% |
| Серия | SMBJ |
| Артикул | SMBJ7.5A |
| Код маркировки | KP |
| Тестовый ток | 1mA |
| Материал корпуса | Molded Plastic |
| Junction type | Glass passivated |
| Время отклика | less than 1.0ps |
| Прямое напряжение | 3.5V |
| Раб. напряжение | 7.5V |
| Напряжение фиксации | 12.9V |
| Импульсная мощность макс. | 600W |
| Рассеиваемая мощность | 5.0W |
| Импульсный ток макс. | 46.51A |
| Класс горючести | UL 94V-0 |
| Полярность | однонаправленный |
| Макс. пробойное напр. | 9.21V |
| Мин. пробойное напр. | 8.33V |
| Имп. ток прямо | 100A |
| Температура пайки | 260°C for 10 seconds |
| Forward voltage at 50A | 3.5V |
| Мощность, Вт | 600 |
| Обратный ток утечки | 100µA |
| Reverse working voltage | 7.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 100A |
| Диап. раб. темп. | -55°C to +150°C |
| Описание (англ.) | TVS DIODE 7.5V |
| Breakdown voltage test current | 1mA |
| Номинальное напряжение открывания,В | 7.5 |
