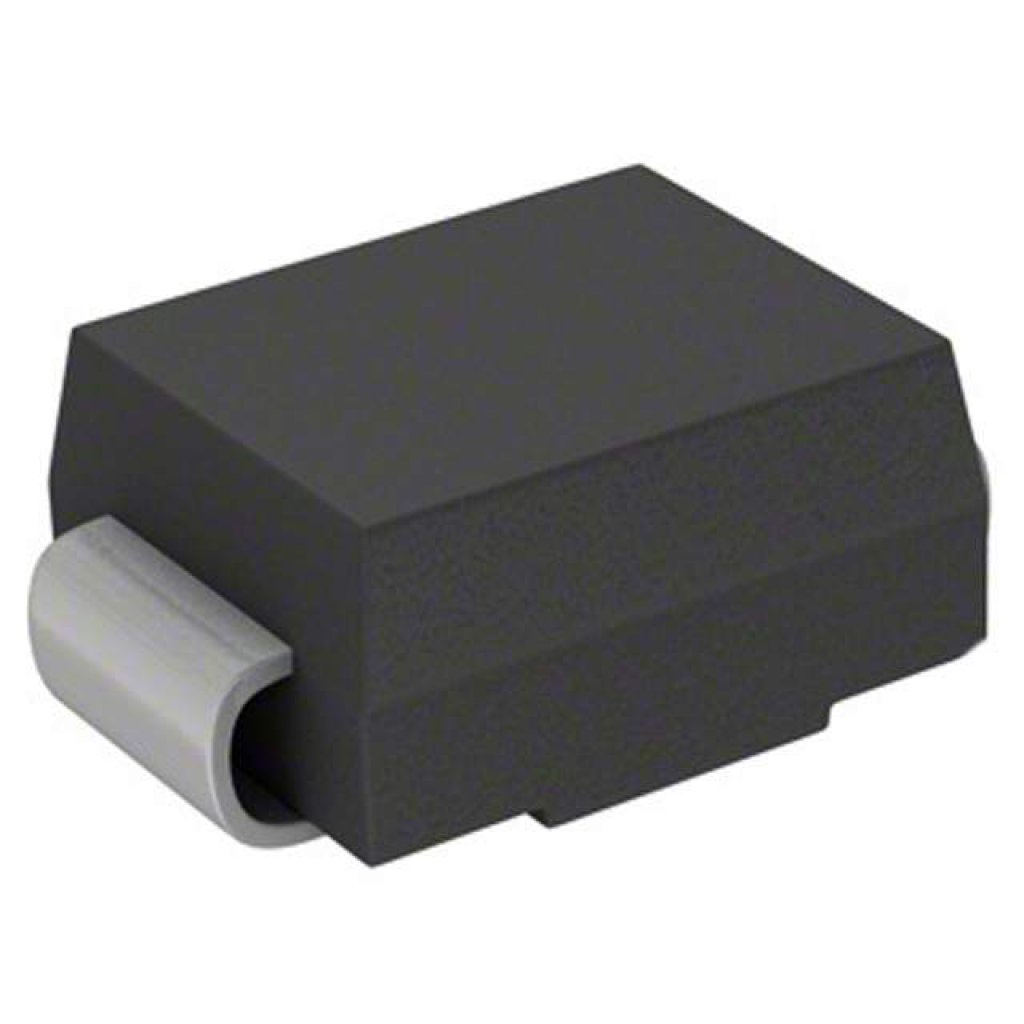

Диод защитный от перенапряжения - TVS (супрессор) 7.5В включение 12.9В ограничение SMB
У поставщика
ПроизводительDC Components
КатегорияУстройства защиты
У поставщиков
3 645 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 645 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,71 |
| от 157 | 11,22 |
| от 314 | 9,99 |
| от 627 | 9,05 |
| от 1 254 | 8,37 |
Описание
Защитный TVS-диод (супрессор) от DC Components на напряжение 7,5 В. Ограничивает импульсные перенапряжения до 12,9 В, выполнен в корпусе DO-214AA (SMB). Работает в широком диапазоне температур от -55 до 150°C. Применяется в промышленной автоматике, блоках питания и телекоммуникационном оборудовании для защиты от электростатических разрядов и скачков напряжения.
Технические характеристики
| Epoxy | UL 94V-0 rate flame retardant |
| Серия | SMBJ5.0 thru SMBJ170CA |
| Вес | 0.093 gram |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Полярность | Indicated by cathode band except Bidirectional types |
| Форма сигнала | Single phase, half wave, resistive or inductive load |
| Частота | 60 Hz |
| Импеданс | Low zener impedance |
| Клеммы | Solder plated, solderable per MIL-STD-750, Method 2026 |
| Размеры | A: 0.083(2.11) to 0.075(1.91) inches(mm); B: 0.185(4.70) to 0.160(4.06) inches(mm); C: 0.060(1.52) to 0.030(0.76) inches(mm); D: 0.008(.203) to 0.002(.051) inches(mm); E: 0.220(5.59) to 0.200(5.08) inches(mm) |
| Рабочий цикл | 4 pulses per minute maximum |
| Артикул | SMBJ7.5A |
| Материал корпуса | Molded plastic |
| Derating note | Non-repetitive current pulse, per Fig.3 and derated above TA= 25°C per Fig.2 |
| Junction type | Glass passivated |
| Время отклика | Fast |
| Диапазон напряжений | 5.0 to 170 Volts |
| Тип компонента | Surface Mount Transient Voltage Suppressor |
| Напряжение фиксации | 12.9V |
| Импульсная мощность макс. | 600W |
| Напр. пробоя | 7.5V |
| Напряжение пробоя | 8.33V |
| Положение монтажа | Any |
| Bidirectional note | Electrical characteristics apply in both directions |
| Clamping capability | Excellent |
| Bidirectional suffix | C or CA (e.g. SMBJ5.0C, SMBJ170CA) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Снижение мощности для емкостной нагрузки | For capacitive load, derate current by 20% |
| Диап. темп. хр. | -55 to +150 °C |
| Vbr measurement condition | VBR measured after IT applied for 300µs. IT = Square Wave Pulse or equivalent |
| Имп. прямой ток | 100A |
| Peak pulse power condition | 10/1000 µs waveform |
| Bidirectional id limit note | For bidirectional types having VWM of 10 volts and less, the ID limit is doubled |
| Диап. раб. темп. | -55 to +150 °C |
| Описание (англ.) | TVS DIODE 7.5VWM 12.9VC SM |
| Мощн. рас. устан. | 5.0W |
| Peak forward surge current condition | 8.3ms single half sine-wave superimposed on rated load (JEDEC Method) |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Steady state power dissipation condition | Mounted on 0.2 X 0.2" (5.0 X 5.0mm) copper pad to each terminal |
| Рабочее напряжение, В | 7,5 |
