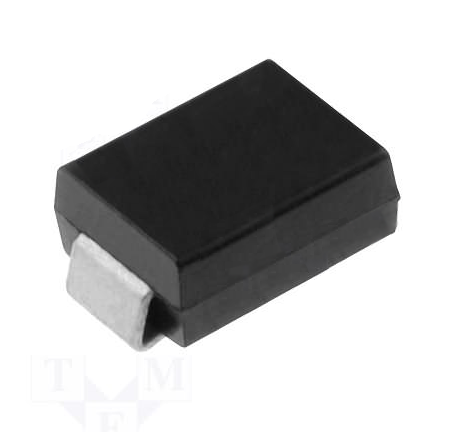

Супрессоры SMBJ6.5CA-TR
У поставщика
У поставщиков
828 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт10,29 ₽
Сумма1 029,00 ₽
+ доплата 490,00 ₽
В наличии828 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 104 — 9,67 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 029,00 ₽. До заказа без доплаты не хватает 16 271,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 029,00 ₽
Описание
Супрессор SMBJ6.5CA-TR от Yangjie защищает электронику от импульсных перенапряжений. Рабочее напряжение 6,5 В, корпус SMB, двунаправленный. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Transient Voltage Suppressor Diode (Bidirectional) |
| Серия | SMBJ SERIES |
| Корпус | DO-214AA (SMB) |
| Тип монтажа | SMD |
| Размеры | Макс. ширина корпуса: 3.94mm; Мин. ширина корпуса: 3.30mm; Макс. ширина вывода: 1.41mm; Мин. ширина вывода: 0.90mm; Высота корпуса макс.: 2.15mm; Мин. высота корпуса: 1.85mm; Макс. длина корпуса: 4.75mm; Мин. длина корпуса: 4.25mm; Макс. толщина вывода: 0.31mm; Мин. толщина вывода: 0.10mm; Pad layout width max: 5.80mm; Pad layout width min: 5.59mm; Pad layout length max: 5.59mm; Pad layout length min: 5.21mm |
| Артикул | SMBJ6.5CA-TR |
| Номер детали BI | SMBJ6.5CA |
| Номер детали UNI | SMBJ6.5A |
| Импульсный ток макс. | 53.6A |
| Макс. пробойное напр. | 7.98V |
| Мин. пробойное напр. | 7.22V |
| Пиковая рассеиваемая мощность | 600W |
| Макс. напряжение фиксации | 11.2V |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 100A |
| Макс. обратный ток утечки | 500µA |
| Раб. имп. обратное напряжение | 6.5V |
| Условия пикового импульсного тока | 10/1000us waveform |
| Ток теста напряжения пробоя | 10mA |
| Рабочая температура перехода | -55 to +150°C |
| Условия пиковой рассеиваемой мощности | 10/1000us waveform |
| Условия измерения обратного тока утечки | at VRWM |
| Maximum clamping voltage conditions | at IPP |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Макс. мгновенное прямое напряжение | 3.5V |
| Условия пикового импульсного прямого тока | 8.3ms single half sine-wave, unidirectional only |
| Термосопротивление переход-среда | 100°C/W |
| Макс. импульсное прямое напряжение, условия | at 50A, unidirectional only |
| Рабочее напряжение, В | 6,5 |
