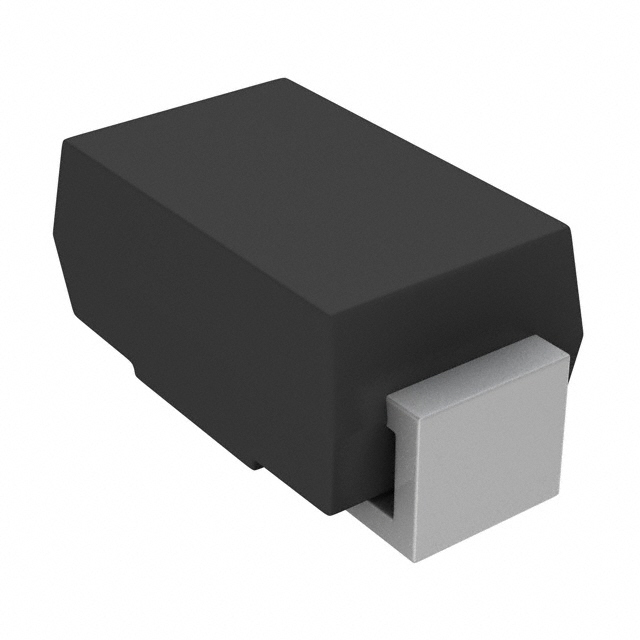

TVS-диоды SMBJ5.0A-E3/52
У поставщика
ПроизводительVishay
КатегорияСупрессоры
У поставщиков
1 600 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт14,58 ₽
Сумма729,00 ₽
В наличии1 320 шт
от 50 штюрлицам и ИП
от 282 — 12,60 ₽ (−14%)
50 шт · Склад 39 · 729,00 ₽
Описание
TVS-диод SMBJ5.0A-E3/52 от Vishay предназначен для защиты чувствительных электронных цепей от перенапряжений и электростатических разрядов. Компонент выполнен в компактном корпусе SMB и отличается высокой скоростью срабатывания. Применяется в источниках питания, телекоммуникационном и промышленном оборудовании для подавления переходных процессов.
Технические характеристики
| Тип | TVS Diode (Uni-directional) |
| Тип | TVS |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Полярность | uni-directional |
| Компонент | SMBJ5.0A-E3/52 |
| Уровень MSL | 1 |
| Соответствие | RoHS |
| Размеры | SMB (DO-214AA) standard package |
| Рабочий цикл | 0.01% |
| Технология | Стекло пассивированный переход чипа |
| Серия | SMBJ |
| Тип устройства | SMBJ5.0A-E3/52 |
| Артикул | SMBJ5.0A-E3/52 |
| Выводы | Matte tin plated leads, solderable per J-STD-002 and JESD 22-B102 |
| Код маркировки | KE |
| Тестовый ток | 10mA |
| Материал корпуса | UL 94 V-0 molding compound |
| Класс качества | Commercial |
| Время отклика | Very fast (typically < 1 ps) |
| Соотв. RoHS | Yes (E3 suffix) |
| Repetitive rate | Non-repetitive current pulse |
| Напряжение фиксации | 9.2V |
| Импульсная мощность макс. | 600W |
| Маркировка полярности | Band denotes cathode (uni-directional) |
| Обратное рабочее напряжение | 5.0V |
| Мощность, Вт | 600 |
| Темп. диапазон | -55°C to +150°C |
| AEC-Q101 | Нет |
| Импульсный ток макс. | 65.2A |
| Полярность | однонаправленный |
| Макс. пробойное напр. | 7.07V |
| Мин. пробойное напр. | 6.40V |
| Имп. ток прямо | 100A |
| Макс. температура оплавления | 260°C |
| Мощность, Вт | 600 |
| Обратный ток утечки | 800µA |
| Макс. темп. перехода | 150°C |
| Пиковая импульсная мощность | 10/1000µs |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 100A |
| Диап. раб. темп. | -55°C to +150°C |
| Ток теста напряжения пробоя | 10mA |
| Напряжение пробоя | 6.4 В |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Рабочее напряжение | 5 В |
| Термосопротивление переход-среда | 100°C/W |
| Напряжение ограничения | 9.2 В |
| Номинальное напряжение открывания,В | 5 |
