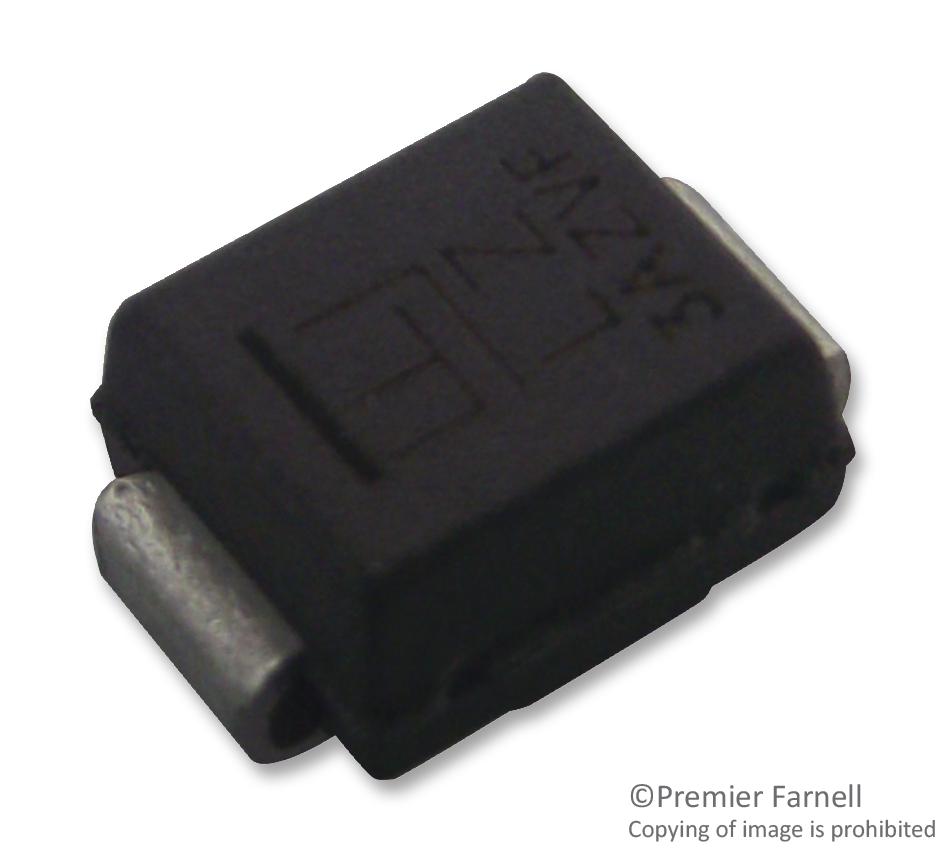

TVS-диоды SMBJ22A
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
2 838 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:2 838 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,75 |
Описание
SMBJ22A — это защитный TVS-диод (супрессор перенапряжений) от Littelfuse. Компонент предназначен для защиты чувствительной электроники от кратковременных импульсных помех и электростатических разрядов. Выполнен в компактном корпусе SMB для поверхностного монтажа, обеспечивая надежное подавление переходных напряжений в цепях питания и сигнальных линиях.
Технические характеристики
| Тип | TVS Diode |
| Тип | TVS |
| Маркировка | LX |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Полярность | unidirectional |
| Direction | unidirectional |
| Уровень MSL | Level 1 |
| Соответствие | RoHS, Pb-free E3, Halogen free |
| ESD рейтинг | 30kV (air), 30kV (contact) |
| Покрытие выводов | Matte tin, Pb-free |
| Артикул | SMBJ22A |
| Без галогенов | Да |
| Тестовый ток | 1mA |
| Корпус | SMB |
| Монтаж | SMD |
| Время отклика | <1ps |
| Eft protection | IEC 61000-4-4 |
| Соотв. RoHS | Да |
| Прямое напряжение | 3.5V |
| Напряжение фиксации | 35.5V |
| Импульсная мощность макс. | 600W |
| Напр. пробоя | 22V |
| Мощность | 600 Вт |
| Рассеиваемая мощность | 5W |
| Agency file number | E230531 |
| Импульсный ток макс. | 16.9A |
| Класс горючести | V-0 per UL-94 |
| Макс. пробойное напр. | 26.9V |
| Мин. пробойное напр. | 24.4V |
| Имп. ток прямо | 100A |
| Температура пайки | 260°C/40sec |
| Обратный ток утечки | 1µA |
| Темп. коэф. | 0.092%/°C |
| Обратное напряжение | 22V |
| Диап. темп. хр. | -65 to 175°C |
| Имп. прямой ток | 100A |
| Диап. раб. темп. | -65 to 150°C |
| Напряжение пробоя | 24.4 В |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Рабочее напряжение | 22 В |
| Термосопротивление переход-среда | 100°C/W |
| Напряжение ограничения | 35.5 В |
